Original (DE) SINO Maßstab KA200-090 mm

0 out of 5

229,00

Original (DE) SINO Glasmaßstab KA200 (16×16 mm 30- 360mm) | 1my NEU

Messlänge: in mm
Montagelänge: Messlänge + 95 mm
Stablänge: Messlänge + 103 mm
Hohlprofil: 16 x 16 mm
Einbauhöhe: 32,5 mm

ACHTUNG: Bitte beachten Sie, dass die Serie KA200 und KA500 Maßstäbe nur in Verbindung mit einer Digitalanzeige im Komplettset oder im Austausch mit einem defekten geliefert werden.

Availability: 5 vorrätig SKU: KA200-090 mm Kategorien: ,

Beschreibung

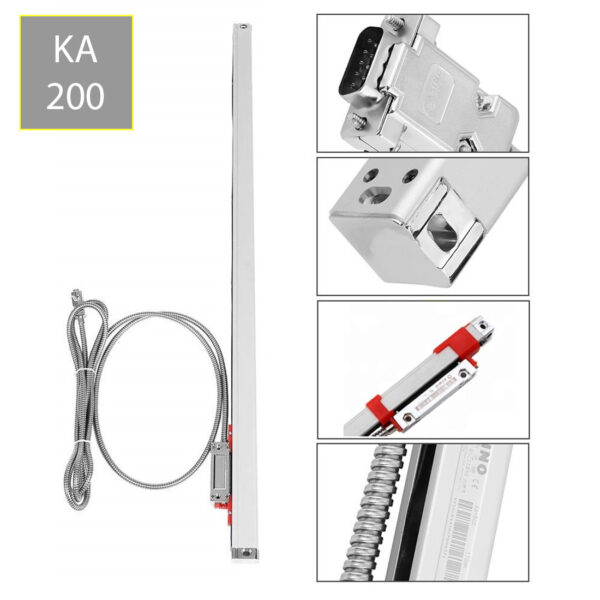

ORIGINAL SINO Glasmaßstab KA 200

Warnung

Bitte beachten Sie, dass die Serie KA200 MICRO und KA500 nur in Verbindung mit einer Digitalanzeige im Komplettset oder im Austausch mit einem defekten geliefert werden.

Es werden auf verschiedenen Plattformen im Internet SINO Produkte angeboten, die aus unbekannten Quellen stammen
und deshalb in aller Regel keine Freigabe für Europa haben (Für den Chinesischen Markt produziert). Diese sind von
minderwertiger Qualität und besitzen keine gültige CE Kennzeichnung. (CE ist mehr als nur ein Aufkleber) Für diese
illegalen Grauimporte erhalten Sie keinen Support seitens des Herstellers.





BESCHREIBUNG

Der Maßstab der Serie KA 200 ist der kleinste der SINO Baureihe mit einer Profilgröße von nur 16×16 mm und einem Gesamtquerschnitt von nur 16 x 32 mm (inkl. Lesekopf) bzw. 24.5 x 36.1 (inkl. Lesekopf und Abdeckleiste). Bevorzugter Einsatz erfolgt bei beengten Einbauverhältnissen an kleinen Maschinen.
Geliefert werden alle KA 200 Glasmaßstäbe mit 2 Meter Kabel, montagebereit mit einer Montageleiste, Fullcover-Schutzabdeckung gegen Späne und Schmutz, Montageteilen und Winkeln, Schrauben, Kabelbindern.
TECHNISCHE DATEN
Profilgrösse:                  16×16 mm
Messbereich:                 30 mm bis 360 mm
Auflösung:                     0,001 mm
Teilung:                         0,02mm (50 Linien/mm)
Signal                            EIA-422 A
Max. m/min                   120 m/ min
Genauigkeitsklasse         4
Schutzart                       IP 55

EIGENSCHAFTEN

Hochwertige Industriequalität für rauhe Werkstattbedingungen
Robustes Aluminiumgehäuse, schlagfestes Hohlprofil
Elektrischer Anschluss/ Signalausgang: : EIA 422A-Lindedriver für perfekte Signalübertragung /Auf Wunsch 5 V TTL Signal für Mikronel Anzeigen/ EAE Electronics Ltd.
Auflösung: 1 µm / 5 µm auf Anfrage erhältlich
Genauigkeit (20 °C): ± 0,005 mm
Laser vermessen und kalibriert
2 Dichtlippen für einen sehr hohen Schutz vor Spänen, Staub und Spritzwasser
Lesekopf-Schlitten mit 5-fach Kugellagerung und Federaufhängung zum Ausgleich von Fluchtabweichnungen
Anschlussfertig mit 3 m (KA 200:2m) Schutzkabel und Rundstecker DIN 7
Kabel mit temperaturbeständiger und flexibler Edelstahlummantelung
Unempfindlich gegen Vibrationen und elektromagnetische Felder
Messkopf 5- fach präzisionsgelagert
Schutzart IP 55, staub- und strahlwassergeschützt
Geschwindigkeit max.: 120 m/min
Arbeitsspannung: 5 V ± 5%
Stromstärke: 80 mA
Arbeitstemperatur: 0 – 45 °C
Stiftsteckertype: SUB-D

ANWENDUNG

Für Fräs-, Dreh-, Bohr- und Erodiermaschinen sowie sonstige Messanwendungen
Zum Anschluss an unsere digitale Positionsanzeige SINO der SDS- Serie
Zum Anschluss an Fremdfabrikate mit + 5 V / TTL-Signal und Adaptern zu Newall/ Fagor/ Acu Rite

SIGNALGEBUNG EIA-422 A

SINO Glasmaßstäbe nutzen den EIA-422 A Signalübertragungsstandard, der im Vergleich zum veralteten Standard TTL viele Vorteile mit sich bringt.
– höhere Datenraten
– Höhere Verfahrgeschwindigkeit
– weniger Signalverlust
– Präzisere Messergebnisse

SCHUTZART

Der Schutz gegen Stäube und Flüssigkeiten wird mit einem IP-Schutzfaktor angegeben. Je höher die Zahlen, desto besser der Schutz. SINO Maßstäbe sind mit IP55 um 1 und meistens sogar gleich 2 Klassen besser als bei Glasmaßstäben üblich. Durch den besseren Rundum-Schutz verursachen SINO Messleisten auf Dauer weniger verschmutzungsbedingte Fehlmessungen. Somit reduzieren Sie Ihren Ausschuss und erhöhen Ihre Produktivität.





Auf diesen Seiten finden Sie Datenblätter und Kataloge zu unseren Produkten.

Zusätzliche Information

Gewicht 1 kg
Variante

0- 200 mm

Marke

SINO

Artikel

KA200 (16 x 16 mm)
