Original Maßstab Sino KA600-1800mm

0 out of 5

560,00

Messlänge:       in mm
Montagelänge: Messlänge +150 mm
Stablänge:        Messlänge + 170 mm
Hohlprofil:       30 x 45 mm
Einbauhöhe:     71 mm

Availability: 5 vorrätig SKU: 4872363122363 Kategorien: ,
Vergleichen

Beschreibung

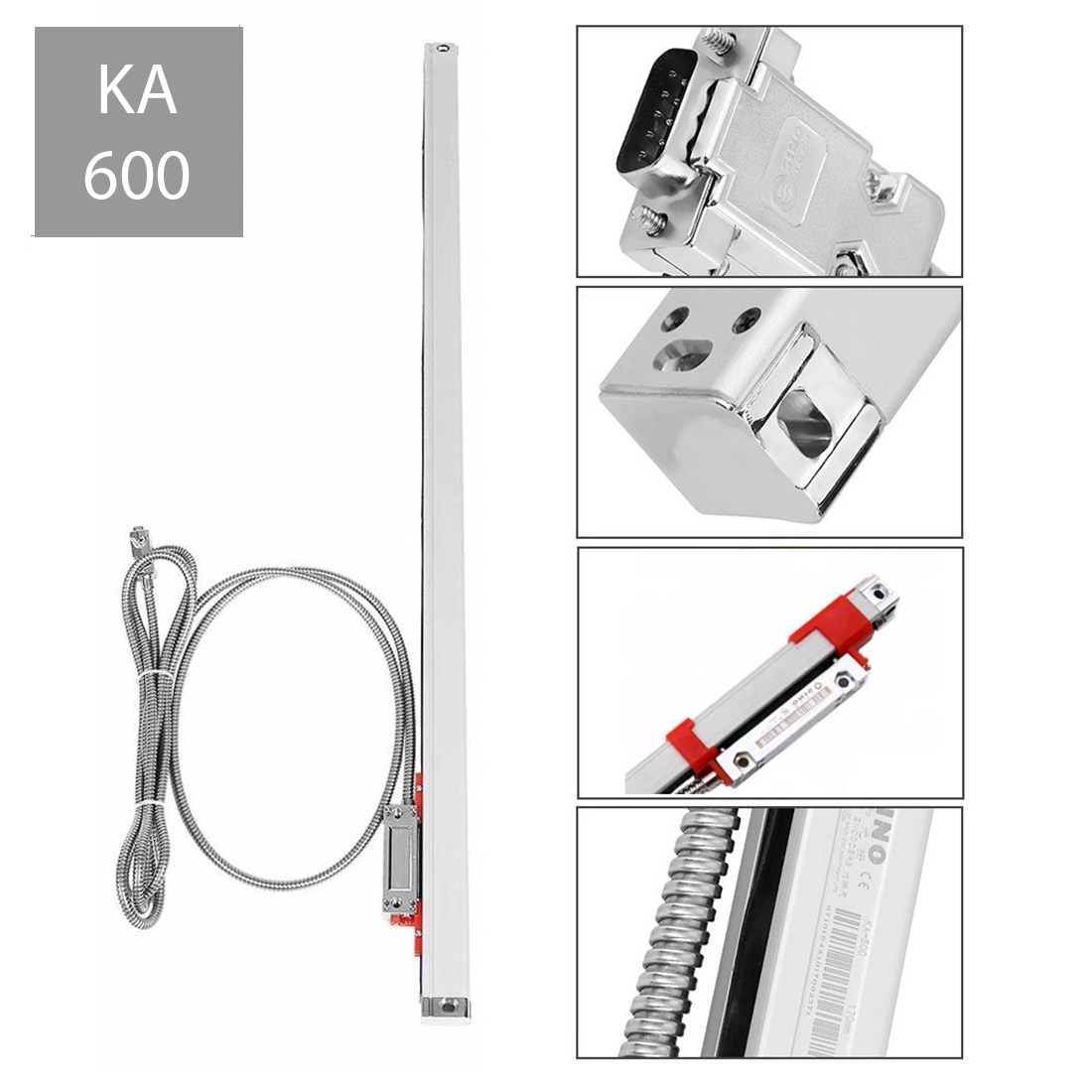

Original SINO Glasmaßstab KA 600



WARNUNG

Es werden auf verschiedenen Plattformen im Internet SINO Produkte angeboten, die aus unbekannten Quellen stammen und deshalb in aller Regel keine Freigabe für Europa haben (Für den Chinesischen Markt produziert). Diese sind von minderwertiger Qualität und besitzen keine gültige CE Kennzeichnung. (CE ist mehr als nur ein Aufkleber) Für diese illegalen Grauimporte erhalten Sie keinen Support seitens des Herstellers. Offizielle SINO Produkte erkennen Sie an einem zusätzlichen Sicherheits-Hologramm-Siegel. Sollten Ihnen Produkte ohne dieses Siegel angeboten werden, sind Sie sicherlich gut beraten, davon Abstand zu nehmen. Sollten Sie irgendwelche Zweifel an irgendwelchen Angeboten haben, können Sie uns gerne kontaktieren.



BESCHREIBUNG

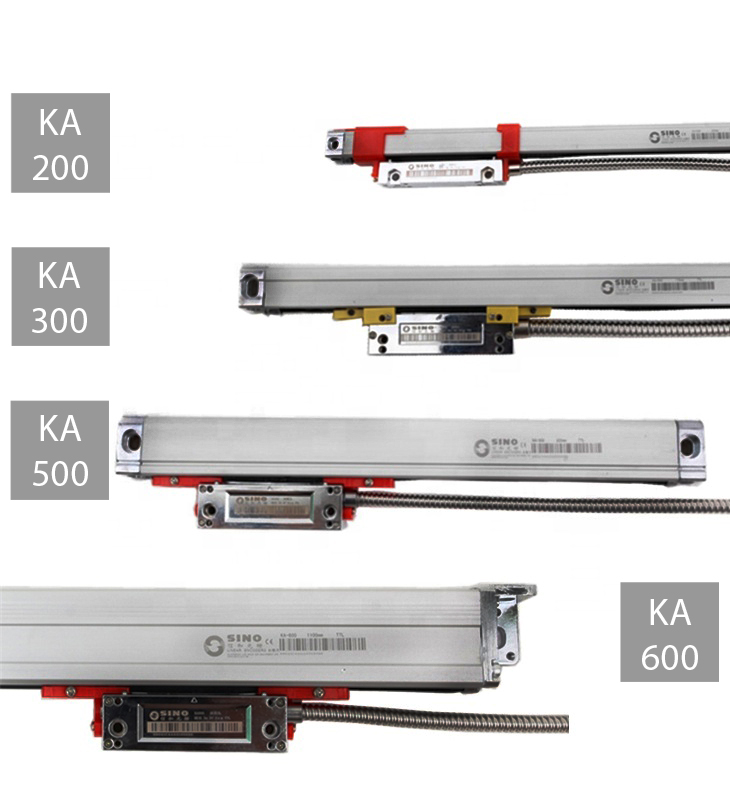

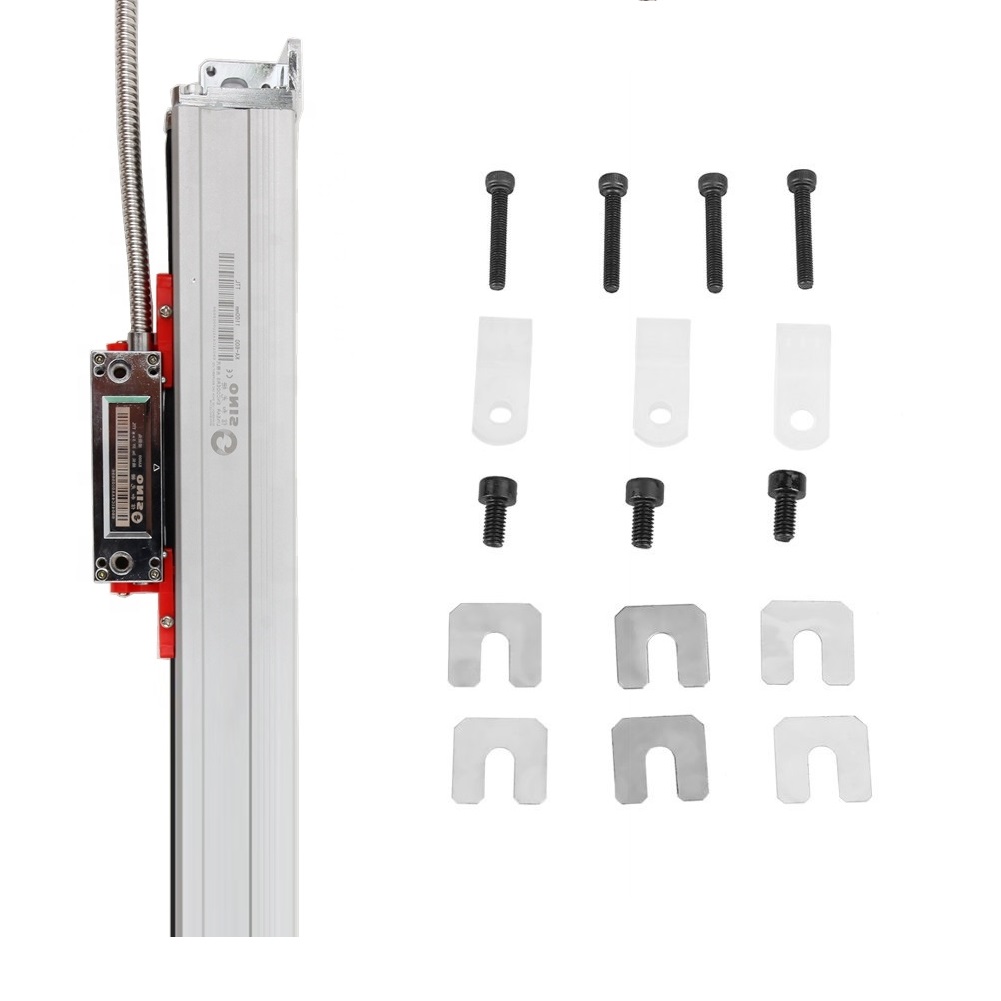

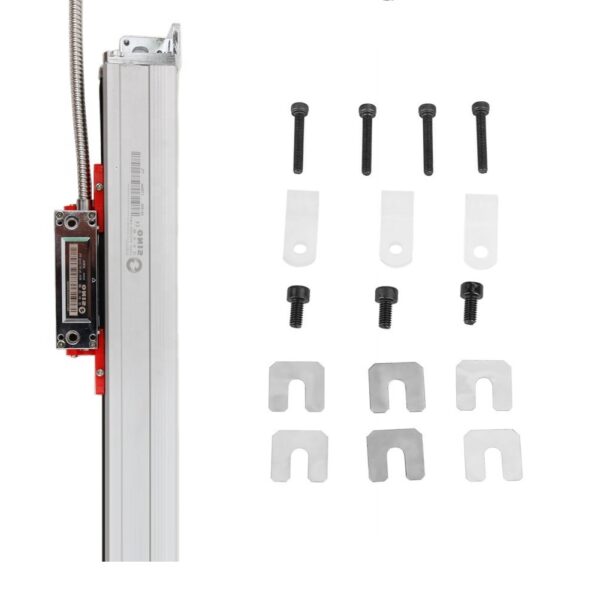

Der Maßstab der Serie KA 600 ist der grösste der SINO Baureihe mit einer Profilgröße von nur 30 x 45 mm und einem Gesamtquerschnitt von 31 x 71 mm (inkl. Lesekopf) Bevorzugter Einsatz erfolgt bei großzügigen Einbauverhältnissen an grossen Maschinen bei einem Messbereich von 1000mm bis 3 Meter. Geliefert werden alle KA 600 Glasmaßstäbe mit 3 Meter Kabel, montagebereit mit einer Montageleiste, Halbcover-Schutzabdeckung gegen Späne und Schmutz, Montageteilen und Winkeln, Schrauben, Kabelbindern.



TECHNISCHE DATEN

Profilgrösse:                   30 x 45 mm
Messbereich:                  1000 mm bis 3000 mm
Auflösung:                     0,001 mm
Teilung:                          0,02mm (50 Linien/mm)
Signal                              EIA-422 A
Max. m/min                   120 m/ min
Genauigkeitsklasse        4
Schutzart                        IP 55



EIGENSCHAFTEN



Hochwertige Industriequalität für rauhe Werkstattbedingungen
Robustes Aluminiumgehäuse, schlagfestes Hohlprofil
Elektrischer Anschluss/ Signalausgang: : EIA 422A-Lindedriver für perfekte Signalübertragung /Auf Wunsch 5 V TTL Signal für Mikronel Anzeigen/ EAE Electronics Ltd.
Auflösung: 1 µm / 5 µm auf Anfrage erhältlich
Genauigkeit (20 °C): ± 0,005 mm
Laser vermessen und kalibriert
2 Dichtlippen für einen sehr hohen Schutz vor Spänen, Staub und Spritzwasser
Lesekopf-Schlitten mit 5-fach Kugellagerung und Federaufhängung zum Ausgleich von Fluchtabweichnungen
Anschlussfertig mit 3 m (KA 200:2m) Schutzkabel und SUB D9 Stecker
Kabel mit temperaturbeständiger und flexibler Edelstahlummantelung
Unempfindlich gegen Vibrationen und elektromagnetische Felder
Messkopf 5- fach präzisionsgelagert
Schutzart IP 55, staub- und strahlwassergeschützt
Geschwindigkeit max.: 120 m/min
Arbeitsspannung: 5 V ± 5%
Stromstärke: 80 mA
Arbeitstemperatur: 0 – 45 °C
Stiftsteckertype: SUB-D



ANWENDUNG

Für Fräs-, Dreh-, Bohr- und Erodiermaschinen sowie sonstige Messanwendungen
Zum Anschluss an unsere digitale Positionsanzeige SINO der SDS- Serie
Zum Anschluss an Fremdfabrikate auch mit + 5 V / TTL-Signal und Adaptern zu Newall/ Fagor/ Acu Rite



SIGNALGEBUNG EIA-422 A

SINO Glasmaßstäbe nutzen den EIA-422 A Signalübertragungsstandard, der im Vergleich zum veralteten Standard TTL viele Vorteile mit sich bringt.
– höhere Datenraten
– Höhere Verfahrgeschwindigkeit
– weniger Signalverlust
– Präzisere Messergebnisse



SCHUTZART



Der Schutz gegen Stäube und Flüssigkeiten wird mit einem IP-Schutzfaktor angegeben. Je höher die Zahlen, desto besser der Schutz. SINO Maßstäbe sind mit IP55 um 1 und meistens sogar gleich 2 Klassen besser als bei Glasmaßstäben üblich. Durch den besseren Rundum-Schutz verursachen SINO Messleisten auf Dauer weniger verschmutzungsbedingte Fehlmessungen. Somit reduzieren Sie Ihren Ausschuss und erhöhen Ihre Produktivität.



Auf diesen Seiten finden Sie Datenblätter und Kataloge zu unseren Produkten.

Zusätzliche Information

System

KA600 (30 x 43 mm)

Variante

1501- 3000 mm

Design

Aluminium-Glas
