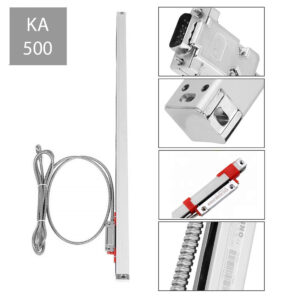

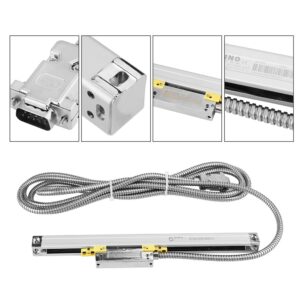

SINO Glasmaßstäbe der Serie KA-500 – Präzise Messungen für beengte Einbauverhältnisse
Original (DE) SINO Glasmaßstab KA500 (18×20 mm 70- 570 mm) |1my NEU
DOWNLOAD DATENBLATT

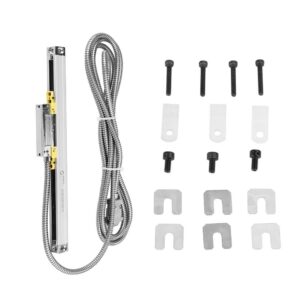

Die SINO KA-500 Glasmaßstäbe der KA-500 Serie bieten die optimale Lösung für enge Einbauverhältnisse an kleinen Maschinen. Mit einer schlanken Profilgröße von lediglich 18×20 mm und einem Gesamtquerschnitt von nur 18×44 mm (inklusive Lesekopf) bzw. 27×44 mm (inklusive Lesekopf und Abdeckleiste) zählen sie zu den kleinsten Maßstäben in der SINO Baureihe. Die Glasmaßstäbe werden inklusive eines 3 Meter langen Kabels, Montageleiste, Fullcover-Schutzabdeckung, Montageteilen, Winkeln, Schrauben und Kabelbindern geliefert und sind sofort montagebereit.
Robuste Bauweise für anspruchsvolle Werkstattbedingungen
Die KA-500 Serie zeichnet sich durch ihre Robustheit aus und ist speziell für den Einsatz in rauen Werkstattbedingungen konzipiert. Mit einem schlagfesten Hohlprofil und einem Aluminiumgehäuse gewährleisten sie eine lange Haltbarkeit. Mit einer Genauigkeitsklasse von 4, einer Auflösung von 0,001 mm und einer Teilung von 0,02 mm (50 Linien/mm) liefern die KA-500 Glasmaßstäbe äußerst präzise Messergebnisse.
Unempfindlich gegen Vibrationen und elektromagnetische Felder
Die KA-500 Serie ist unempfindlich gegenüber Vibrationen und elektromagnetischen Feldern. Sie verfügt über eine 5-fach Kugellagerung und eine Federaufhängung zur Kompensation von Fluchtabweichungen. Mit ihrer Schutzart IP55 bieten sie einen hervorragenden Schutz vor Staub und Strahlwasser, was verschmutzungsbedingte Fehlmessungen auf ein Minimum reduziert. Die Glasmaßstäbe eignen sich ideal für Fräs-, Dreh-, Bohr- und Erodiermaschinen sowie für andere Messanwendungen.
EIA-422 A Signalübertragungsstandard für präzise Messungen
Die SINO Glasmaßstäbe nutzen den EIA-422 A Signalübertragungsstandard, der im Vergleich zum veralteten TTL-Standard zahlreiche Vorteile bietet. Dadurch ermöglichen sie eine höhere Datenrate, höhere Verfahrgeschwindigkeiten, geringeren Signalverlust und präzisere Messergebnisse. SINO Maßstäbe sind einfach anzuschließen und können sowohl an die digitale Positionsanzeige der SDS-Serie von SINO als auch an Fremdfabrikate mit +5V/TTL-Signal und Adaptern zu Newall, Fagor und Acu Rite angeschlossen werden.
Zusammenfassend bieten die KA-500 Glasmaßstäbe von SINO eine hochwertige Industriequalität und präzise Messergebnisse in einer kompakten Bauweise, die sich ideal für enge Einbauverhältnisse an kleinen Maschinen eignet. Dank des EIA-422 A Signalübertragungsstandards und der IP55 Schutzart gewährleisten sie zuverlässige und genaue Messungen, selbst unter anspruchsvollen Bedingungen.
Technische Daten
ACHTUNG

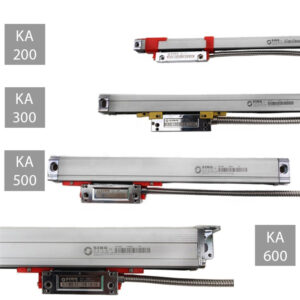

Bitte beachten Sie, dass die Serie KA200 MICRO und KA500 MINI Maßstäbe nur in Verbindung mit einer Digitalanzeige im Komplettset oder im Austausch mit einem defekten geliefert werden.
WARNUNG
Es werden auf verschiedenen Plattformen im Internet SINOProdukte angeboten, die aus unbekannten Quellen stammen und deshalb in aller Regel keine Freigabe für Europa haben (Für
den Chinesischen Markt produziert). Diese sind von minderwertiger Qualität und besitzen keine gültige CE Kennzeichnung. (CE ist mehr als nur ein Aufkleber) Für diese illegalen Grauimporte erhalten Sie keinen Support seitens des Herstellers. Offizielle SINO Produkte erkennen Sie an einem
zusätzlichen Sicherheits-Hologramm-Siegel. Sollten Ihnen Produkte ohne dieses Siegel angeboten werden, sind Sie sicherlich gut beraten, davon Abstand zu nehmen. Sollten Sie irgendwelche Zweifel an irgendwelchen Angeboten haben, können Sie uns gerne kontaktieren.
- Messlänge: in mm
- Montagelänge: Messlänge + 102 mm
- Stablänge: Messlänge + 112 mm
- Hohlprofil: 18 x 20 mm
- Einbauhöhe: 43,5 mm
- Messkopf für inkrementale Wegmessung
- Präzisionslager
- Signalausgang EIA 422A-Lindedriver für perfekte Signalübertragung
- Schutzart IP 55, staub- und strahlwassergeschützt
- Geschlossenes, robustes Messsystem mit schlagfestem Hohlprofil
- und speziellen Dichtungslippen gegen Späne und Flüssigkeiten
- Für härteste Einsatzbedingungen geeignet
- Teilung / Auflösung: 0,02 / 0,001 mm
- Genauigkeit (20 °C): ± 0,005 mm
- Geschwindigkeit max.: 120 m/min
- Stromstärke: 80 mA
- Arbeitstemperatur: 0 – 45 °C
- Schutzart: IP 55
- Stiftsteckertype: SUB-D
Kompakte Bauweise für beengte Einbauverhältnisse
Die KA 500 Serie von SINO ist die perfekte Lösung für beengte Einbauverhältnisse an kleinen Maschinen. Mit einer Profilgröße von nur 18×20 mm und einem Gesamtquerschnitt von nur 18×44 mm (inkl. Lesekopf) bzw. 27×44 mm (inkl. Lesekopf und Abdeckleiste) ist der Maßstab einer der kleinsten in der SINO Baureihe.
Robuste Konstruktion für raue Werkstattbedingungen
Die KA 500 Serie ist robust und für raue Werkstattbedingungen ausgelegt. Das schlagfeste Hohlprofil und das Aluminiumgehäuse sorgen für lange Haltbarkeit.
Präzise Messergebnisse mit hoher Genauigkeit
Mit einer Genauigkeitsklasse von 4 und einer Auflösung von 0,001 mm sowie einer Teilung von 0,02mm (50 Linien/mm) liefern die KA 500 Glasmaßstäbe sehr präzise Messergebnisse.
Unempfindlichkeit gegen Vibrationen und elektromagnetische Felder
Die KA 500 Serie ist unempfindlich gegen Vibrationen und elektromagnetische Felder und verfügt über eine 5-fach Kugellagerung und Federaufhängung zum Ausgleich von Fluchtabweichungen.
Schutz vor Staub und Strahlwasser
Die Schutzart IP55 bietet einen hervorragenden Schutz gegen Staub und Strahlwasser und reduziert verschmutzungsbedingte Fehlmessungen auf ein Minimum.
Vorteile des EIA-422 A Signalübertragungsstandards
SINO Glasmaßstäbe nutzen den EIA-422 A Signalübertragungsstandard, der im Vergleich zum veralteten Standard TTL viele Vorteile mit sich bringt. Dadurch ist eine höhere Datenrate, höhere Verfahrgeschwindigkeit, weniger Signalverlust und präzisere Messergebnisse möglich.
Vielseitige Anschlussmöglichkeiten
SINO Maßstäbe sind einfach anzuschließen und können sowohl an die digitale Positionsanzeige SINO der SDS-Serie als auch an Fremdfabrikate mit +5V/TTL-Signal und Adaptern zu Newall/Fagor/Acu Rite angeschlossen werden.
Zuverlässige Messungen für beengte Einbauverhältnisse
Zusammenfassend bietet die KA 500 Serie von SINO eine hochwertige Industriequalität und präzise Messergebnisse in einer kompaktenBauweise, die ideal für beengte Einbauverhältnisse an kleinen Maschinen geeignet ist. Der EIA-422 A Signalübertragungsstandard und die IP55 Schutzart sorgen für eine zuverlässige und genaue Messung, selbst unter rauen Bedingungen.
