SINO Digitalanzeigen
und Glasmaßstäbe

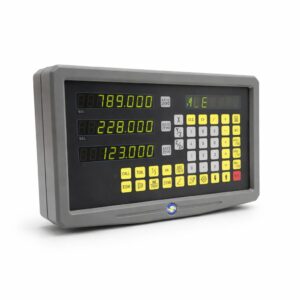

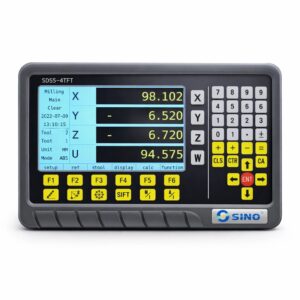

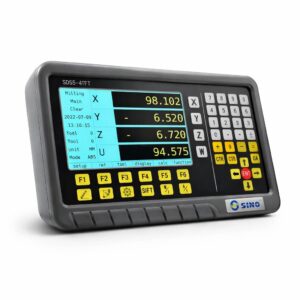

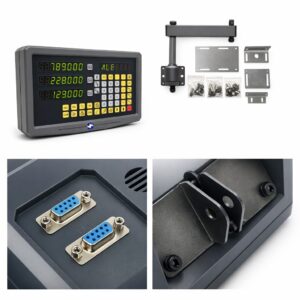

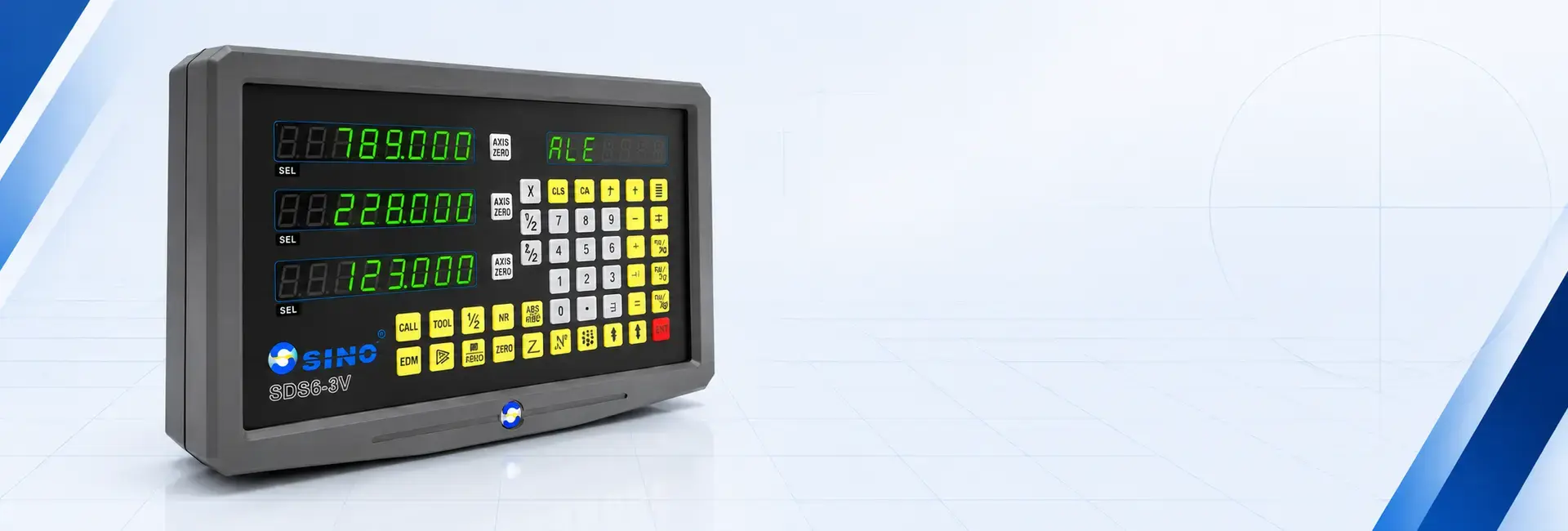

Ein vollständiges System besteht aus einer Digitalanzeige, einem passenden Längenmesssystem für jede zu erfassende Achse sowie geeigneten Halterungen und Schutzabdeckungen. SINO Digitalanzeigen werten die Signale der Glasmaßstäbe oder kompatibler Magnetbandsysteme aus. Entscheidend sind Maschinenart, Achsenzahl, tatsächlicher Verfahrweg und Einbauraum. Der SINO Kaufberater führt durch die Auswahl und verlinkt die passenden Produkte zur Online-Bestellung.

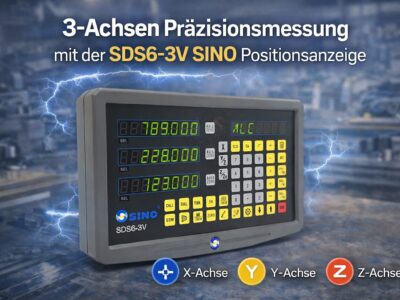

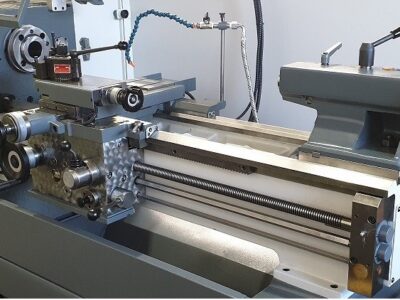

Bei Drehmaschinen werden häufig zwei Achsen für Plan- und Bettschlitten erfasst; eine dritte Achse kann den Oberschlitten ergänzen. Bei klassischen Fräsmaschinen werden üblicherweise X, Y und Z angezeigt. Zusätzliche Messstellen können eine andere Achsenzahl erfordern. Nutzen Sie die Auswahlhilfen für Drehmaschinen und Fräsmaschinen, um Anzeige und Messsystem passend zu Ihrer Maschine auszuwählen.

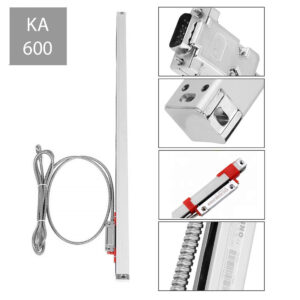

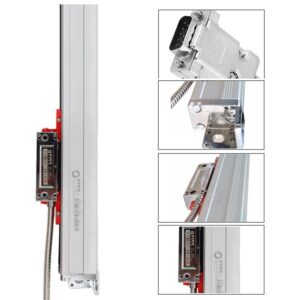

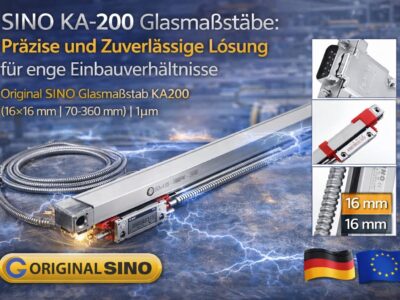

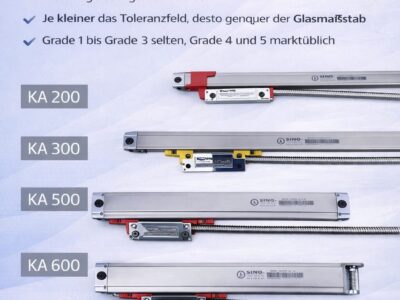

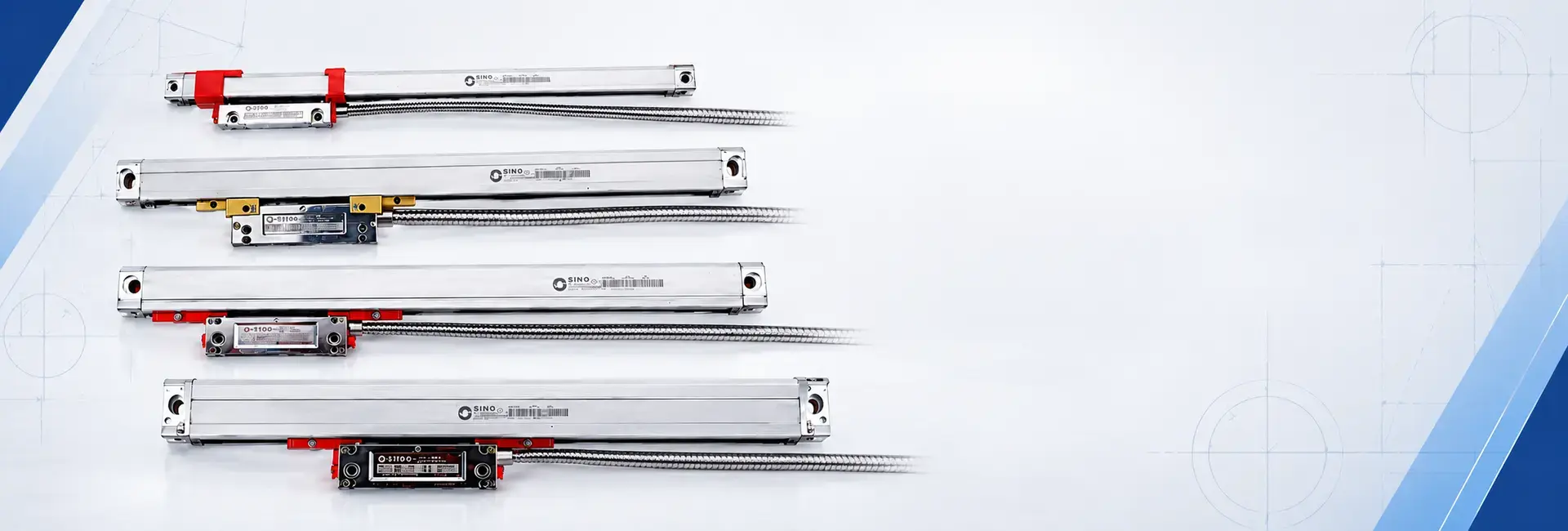

Messen Sie den vollständigen tatsächlichen Achsverfahrweg und prüfen Sie den verfügbaren Bauraum. Die Messlänge ist nicht mit der Gesamtlänge des Maßstabs identisch. Auch Lesekopf, Schutzabdeckung und Kabel benötigen Platz. KA200, KA300, KA500 und KA600 unterscheiden sich in Profilgröße und Messbereich. Die Übersicht der SINO Glasmaßstäbe sowie Maßzeichnungen und Datenblätter helfen beim mechanischen Abgleich vor der Bestellung.

Das ist möglich, wenn die mechanischen und elektrischen Eigenschaften zusammenpassen. Vergleichen Sie Messlänge, Einbaumaße, Auflösung, Signal, Versorgung, Stecker und vollständige Pinbelegung. Ein passender Stecker allein belegt keine Kompatibilität. Für die Orientierung stehen technische Datenblätter und die SINO FAQ zu Montage und Anschluss bereit. Bei einem Defekt finden Sie Informationen zur Prüfung und Ersatzteilversorgung auf unserer Service-Seite.
