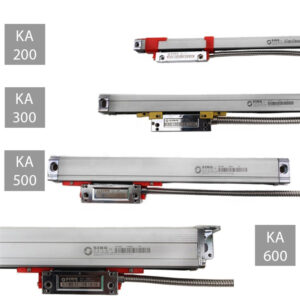

SINO Glasmaßstäbe der Serie KA-500 – Präzise Messungen für beengte Einbauverhältnisse

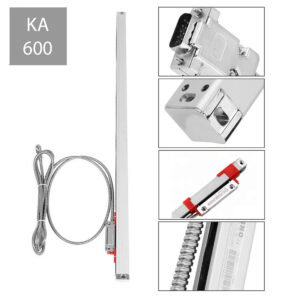

Original (DE) SINO Glasmaßstab KA600 (30×45 mm|1000 – 3000 mm ) |1my NEU

Die SINO Serie KA 600 bietet den größten Maßstab der Baureihe mit einer Profilgröße von nur 30 x 45 mm und einem Gesamtquerschnitt von 31 x 71 mm (inkl. Lesekopf). Mit einem Messbereich von 1000 mm bis 3 Meter eignet sich dieser Glasmaßstab vor allem für großzügige Einbauverhältnisse an großen Maschinen. Die KA 600 wird mit 3 Meter Kabel, Montageleiste, Schutzabdeckung gegen Späne und Schmutz, Montageteilen und Winkeln, Schrauben und Kabelbindern geliefert. Die Industriequalität bietet eine robuste Aluminiumkonstruktion, schlagfestes Hohlprofil, Laserkalibrierung und eine 5-fach Kugellagerung für den Lesekopf-Schlitten. Mit einem Schutz gegen Staub und Strahlwasser von IP55 ist der SINO KA 600 Maßstab unempfindlich gegen Vibrationen und elektromagnetische Felder. Der elektrische Anschluss erfolgt über EIA 422A-Lindedriver für perfekte Signalübertragung. Mit einer Auflösung von 0,001 mm und einer Genauigkeitsklasse von 4 bietet die SINO KA 600 Serie präzise Messergebnisse für Fräs-, Dreh-, Bohr- und Erodiermaschinen sowie für andere Messanwendungen. Der Maßstab ist auch kompatibel mit anderen Fabrikaten und kann mit 5 V TTL Signal und Adaptern für Newall, Fagor und Acu Rite verbunden werden. Die Signalgebung EIA-422 A bietet höhere Datenraten, höhere Verfahrgeschwindigkeit, weniger Signalverlust und präzisere Messergebnisse im Vergleich zu dem veralteten Standard TTL. Der SINO KA 600 Maßstab reduziert aufgrund seines besseren Rundum-Schutzes verschmutzungsbedingte Fehlmessungen und erhöht somit die Produktivität.



Technische Daten

ACHTUNG
Bitte beachten Sie, dass die Serie KA200 MICRO und KA500 MINI Maßstäbe nur in Verbindung mit einer Digitalanzeige im Komplettset oder im Austausch mit einem defekten geliefert werden.

WARNUNG
Es werden auf verschiedenen Plattformen im Internet SINOProdukte angeboten, die aus unbekannten Quellen stammen und deshalb in aller Regel keine Freigabe für Europa haben (Für
den Chinesischen Markt produziert). Diese sind von minderwertiger Qualität und besitzen keine gültige CE Kennzeichnung. (CE ist mehr als nur ein Aufkleber) Für diese illegalen Grauimporte erhalten Sie keinen Support seitens des Herstellers. Offizielle SINO Produkte erkennen Sie an einem
zusätzlichen Sicherheits-Hologramm-Siegel. Sollten Ihnen Produkte ohne dieses Siegel angeboten werden, sind Sie sicherlich gut beraten, davon Abstand zu nehmen. Sollten Sie irgendwelche Zweifel an irgendwelchen Angeboten haben,können Sie uns gerne kontaktieren.

  • Profilgrösse 30×45 mm
  • Messlänge in mm
  • Montagelänge: Messlänge +150 mm
  • Stablänge: Messlänge + 170 mm
  • Hohlprofil: 30 x 45 mm
  • Einbauhöhe: 71 mm
  • Messkopf für inkrementale Wegmessung
  • Präzisionslager
  • Signalausgang EIA 422A-Lindedriver für perfekte Signalübertragung
  • Schutzart IP 55, staub- und strahlwassergeschützt
  • Geschlossenes, robustes Messsystem mit schlagfestem Hohlprofil
  • und speziellen Dichtungslippen gegen Späne und Flüssigkeiten
  • Für härteste Einsatzbedingungen geeignet
  • Teilung / Auflösung: 0,02 / 0,001 mm
  • Genauigkeit (20 °C): ± 0,005 mm
  • Geschwindigkeit max.: 120 m/min
  • Arbeitsspannung: 5 V ± 5%
  • Stromstärke: 80 mA
  • Arbeitstemperatur: 0 – 45 °C
  • Schutzart: IP 55
  • Stiftsteckertype: SUB-D



Alle SINO-Glasmaßstäbe werden mit einem eigenen Prüfprotokoll geliefert, so dass man nicht nur die generelle Abweichung kennt, sondern genau weiss, wo mit welcher Abweichung zu rechnen ist.
Diese Abweichung kann über die Anzeige kompensiert werden.



Lieferumfang

Geliefert werden alle KA 600 Glasmaßstäbe mit 3 Meter Kabel, montagebereit mit einer Montageleiste, Halbcover Schutzabdeckung gegen Späne und Schmutz, Montageteilen und Winkeln, Schrauben, Kabelbindern. Maßstab mit Lesekopf und Kabel,Schutzabdeckung
Montagematerial/Schrauben



Kompakte Bauweise für beengte Einbauverhältnisse

Die KA 500 Serie von SINO ist die perfekte Lösung für beengte Einbauverhältnisse an kleinen Maschinen. Mit einer Profilgröße von nur 18×20 mm und einem Gesamtquerschnitt von nur 18×44 mm (inkl. Lesekopf) bzw. 27×44 mm (inkl. Lesekopf und Abdeckleiste) ist der Maßstab einer der kleinsten in der SINO Baureihe.

Robuste Konstruktion für raue Werkstattbedingungen

Die KA 500 Serie ist robust und für raue Werkstattbedingungen ausgelegt. Das schlagfeste Hohlprofil und das Aluminiumgehäuse sorgen für lange Haltbarkeit.

Präzise Messergebnisse mit hoher Genauigkeit

Mit einer Genauigkeitsklasse von 4 und einer Auflösung von 0,001 mm sowie einer Teilung von 0,02mm (50 Linien/mm) liefern die KA 500 Glasmaßstäbe sehr präzise Messergebnisse.

Unempfindlichkeit gegen Vibrationen und elektromagnetische Felder

Die KA 500 Serie ist unempfindlich gegen Vibrationen und elektromagnetische Felder und verfügt über eine 5-fach Kugellagerung und Federaufhängung zum Ausgleich von Fluchtabweichungen.

Schutz vor Staub und Strahlwasser

Die Schutzart IP55 bietet einen hervorragenden Schutz gegen Staub und Strahlwasser und reduziert verschmutzungsbedingte Fehlmessungen auf ein Minimum.

Vorteile des EIA-422 A Signalübertragungsstandards

SINO Glasmaßstäbe nutzen den EIA-422 A Signalübertragungsstandard, der im Vergleich zum veralteten Standard TTL viele Vorteile mit sich bringt. Dadurch ist eine höhere Datenrate, höhere Verfahrgeschwindigkeit, weniger Signalverlust und präzisere Messergebnisse möglich.

Vielseitige Anschlussmöglichkeiten

SINO Maßstäbe sind einfach anzuschließen und können sowohl an die digitale Positionsanzeige SINO der SDS-Serie als auch an Fremdfabrikate mit +5V/TTL-Signal und Adaptern zu Newall/Fagor/Acu Rite angeschlossen werden.

Zuverlässige Messungen für beengte Einbauverhältnisse

Zusammenfassend bietet die KA 500 Serie von SINO eine hochwertige Industriequalität und präzise Messergebnisse in einer kompakten User weiter ChatGPT Bauweise, die ideal für beengte Einbauverhältnisse an kleinen Maschinen geeignet ist. Der EIA-422 A Signalübertragungsstandard und die IP55 Schutzart sorgen für eine zuverlässige und genaue Messung, selbst unter rauen Bedingungen.

User schreibe diesen kategorietext bitte in html seo optimiert und füge ihm passende Überschriften in H1,H2 und H3 hinzu. Die SINO Serie KA 600 bietet den größten Maßstab der Baureihe mit einer Profilgröße von nur 30 x 45 mm und einem Gesamtquerschnitt von 31 x 71 mm (inkl. Lesekopf). Mit einem Messbereich von 1000 mm bis 3 Meter eignet sich dieser Glasmaßstab vor allem für großzügige Einbauverhältnisse an großen Maschinen. Die KA 600 wird mit 3 Meter Kabel, Montageleiste, Schutzabdeckung gegen Späne und Schmutz, Montageteilen und Winkeln, Schrauben und Kabelbindern geliefert. Die Industriequalität bietet eine robuste Aluminiumkonstruktion, schlagfestes Hohlprofil, Laserkalibrierung und eine 5-fach Kugellagerung für den Lesekopf-Schlitten. Mit einem Schutz gegen Staub und Strahlwasser von IP55 ist der SINO KA 600 Maßstab unempfindlich gegen Vibrationen und elektromagnetische Felder. Der elektrische Anschluss erfolgt über EIA 422A-Lindedriver für perfekte Signalübertragung. Mit einer Auflösung von 0,001 mm und einer Genauigkeitsklasse von 4 bietet die SINO KA 600 Serie präzise Messergebnisse für Fräs-, Dreh-, Bohr- und Erodiermaschinen sowie für andere Messanwendungen. Der Maßstab ist auch kompatibel mit anderen Fabrikaten und kann mit 5 V TTL Signal und Adaptern für Newall, Fagor und Acu Rite verbunden werden. Die Signalgebung EIA-422 A bietet höhere Datenraten, höhere Verfahrgeschwindigkeit, weniger Signalverlust und präzisere Messergebnisse im Vergleich zu dem veralteten Standard TTL. Der SINO KA 600 Maßstab reduziert aufgrund seines besseren Rundum-Schutzes verschmutzungsbedingte Fehlmessungen und erhöht somit die Produktivität. ChatGPT

SINO Serie KA 600 Glasmaßstab

Die SINO Serie KA 600 bietet den größten Maßstab der Baureihe mit einer Profilgröße von nur 30 x 45 mm und einem Gesamtquerschnitt von 31 x 71 mm (inkl. Lesekopf).

Vielseitig einsetzbar für große Maschinen

Mit einem Messbereich von 1000 mm bis 3 Meter eignet sich dieser Glasmaßstab vor allem für großzügige Einbauverhältnisse an großen Maschinen.

Inklusive Montagezubehör

Die KA 600 wird mit 3 Meter Kabel, Montageleiste, Schutzabdeckung gegen Späne und Schmutz, Montageteilen und Winkeln, Schrauben und Kabelbindern geliefert.

Robuste Bauweise für Industriequalität

Die Industriequalität bietet eine robuste Aluminiumkonstruktion, schlagfestes Hohlprofil, Laserkalibrierung und eine 5-fach Kugellagerung für den Lesekopf-Schlitten.

Unempfindlich gegen Vibrationen und elektromagnetische Felder

Mit einem Schutz gegen Staub und Strahlwasser von IP55 ist der SINO KA 600 Maßstab unempfindlich gegen Vibrationen und elektromagnetische Felder.

Präzise Messergebnisse für verschiedene Maschinen

Mit einer Auflösung von 0,001 mm und einer Genauigkeitsklasse von 4 bietet die SINO KA 600 Serie präzise Messergebnisse für Fräs-, Dreh-, Bohr- und Erodiermaschinen sowie für andere Messanwendungen.

Kompatibilität mit anderen Fabrikaten

Der Maßstab ist auch kompatibel mit anderen Fabrikaten und kann mit 5 V TTL Signal und Adaptern für Newall, Fagor und Acu Rite verbunden werden.

Höhere Datenraten und präzisere Messergebnisse

Die Signalgebung EIA-422 A bietet höhere Datenraten, höhere Verfahrgeschwindigkeit, weniger Signalverlust und präzisere Messergebnisse im Vergleich zum veralteten Standard TTL.

Verbesserte Produktivität durch reduzierte Fehlmessungen

Der SINO KA 600 Maßstab reduziert aufgrund seines besseren Rundum-Schutzes verschmutzungsbedingte Fehlmessungen und erhöht somit die Produktivität.
