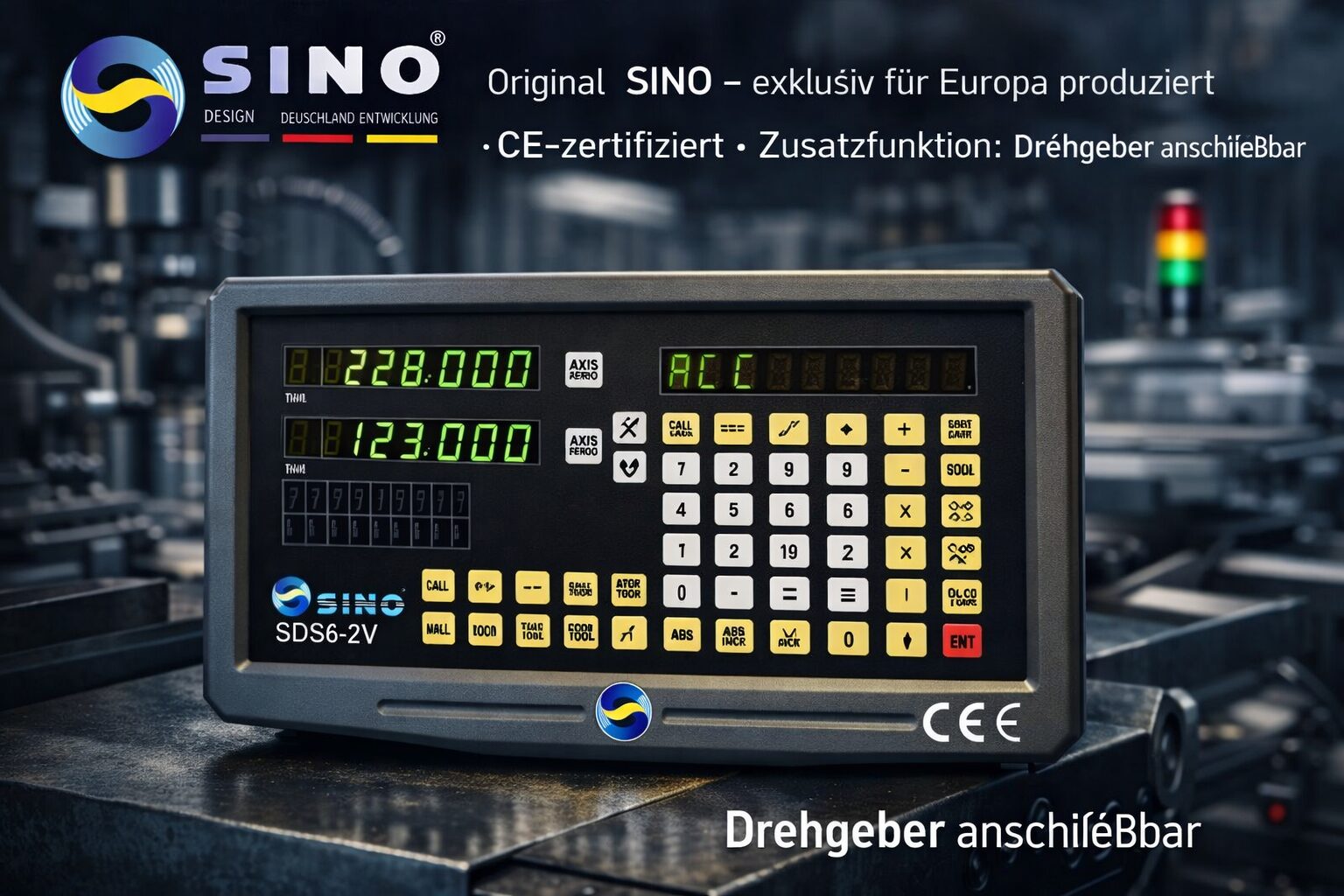

Neue Funktion der SDS6-2V: Winkelanzeige, Drehgeber anschließen und präzise nutzen
Die digitale Positionsanzeige SDS6-2V bietet neben der klassischen Linearmessung mit Glasmaßstäben eine neue, praxisnahe Erweiterung:
Den direkten Anschluss eines Drehgebers zur exakten Winkelanzeige.
Damit lassen sich Teilapparate, Rundtische oder rotierende Vorrichtungen komfortabel digital überwachen – unabhängig davon, ob eine mechanische Übersetzung vorhanden ist oder nicht.
Anwendungsbereich: Teilapparat, Rundtisch oder Sonderlösung
Die neue Funktion ermöglicht:
- Winkelanzeige an Teilapparaten
- Winkelanzeige an Rundtischen
- Integration mit oder ohne mechanische Übersetzung
- Flexible Nutzung unterschiedlicher Impulszahlen
Die Impulszahl des eingesetzten Drehgebers ist nahezu frei wählbar – die Anzeige lässt sich entsprechend konfigurieren.
Technische Voraussetzung für den Betrieb
Für einen störungsfreien und präzisen Betrieb müssen folgende Bedingungen erfüllt sein:
- Der Drehgeber muss invertierte EIA-422A Signale liefern
- Der passende Stecker mit korrekter PIN-Belegung muss verwendet werden
- Differenzielle Signalübertragung (hohe Störsicherheit im industriellen Umfeld)
Diese Voraussetzungen gewährleisten eine stabile Signalverarbeitung auch in Umgebungen mit elektromagnetischen Störeinflüssen (Motoren, Schaltnetzteile, Frequenzumrichter).
Darstellung des Winkels auf der SDS6-2V
Die Anzeige erfolgt mit:
- 3 Stellen vor dem Komma
- 4 Stellen nach dem Komma
Beispiel:123,4567°
Der Wertebereich reicht von:
0,0000° bis 359,9999°
Danach springt die Anzeige wieder auf 0.
Ob die 2., 3. oder 4. Nachkommastelle tatsächlich „mitzählt“, hängt direkt von der Impulszahl des eingesetzten Drehgebers ab.
Die Zählrichtung (auf- oder abwärts) wird – wie bei den Glasmaßstäben – im Grundmenü festgelegt.
Schritt-für-Schritt Anleitung: Drehgeber einstellen
1️⃣ Grundmenü öffnen
- Gerät einschalten
- Sofort die Punkt-Taste drücken
2️⃣ Zum Parameter RAS_X navigieren
- Mit der Pfeil-nach-unten-Taste so lange drücken, bis
RAS_Xerscheint
RAS_X steht für „Raster X“ – also die Einstellung für den Glasmaßstab der X-Achse.
3️⃣ Auf Drehgeberbetrieb umstellen
- Taste 1 drücken
- Anzeige wechselt von
RAS_XaufENC_X
(ENC = Encoder)
4️⃣ Impulszahl eingeben
- ENT drücken
- Impulszahl des Drehgebers eingeben
- Maximal einstellbar: 180.000 Impulse
Wichtiger technischer Hinweis
Die Flankenauswertung erfolgt vierfach.
Beispiel:
Ein Drehgeber mit 180.000 Impulsen erzeugt:
360° : 720.000 = 0,0005° Auflösung
Das entspricht einer extrem feinen Winkelauflösung im industriellen Einsatz.
5️⃣ Eingabe bestätigen
- Erneut ENT drücken
- Mit der Punkt-Taste das Menü verlassen
Einstellung der Y-Achse
Für die Y-Achse ist der Ablauf identisch:
- Im Menü einmal mehr die Pfeil-nach-unten-Taste drücken
- Dann analog zu X vorgehen
Umschaltung auf Grad / Minute / Sekunde
Wenn statt der Dezimaldarstellung eine klassische Winkelanzeige gewünscht ist:
Während des Betriebs einfach die „+“-Taste drücken.
Die Anzeige wechselt zu:
Grad / Minute / Sekunde
Diese Funktion ist besonders hilfreich im Werkzeugbau oder bei feinmechanischen Anwendungen.
Vorteile der Winkelanzeige mit Drehgeber an der SDS6-2V
- Flexible Impulsanpassung bis 180.000
- Vierfach-Flankenauswertung
- Hohe Winkelauflösung möglich
- Umschaltbar zwischen Dezimalgrad und GMS
- Einfache Menüführung
- Industrietaugliche Signalübertragung (EIA-422A)
Fazit
Mit der neuen Drehgeber-Funktion wird die SDS6-2V zu einer vielseitigen Lösung für kombinierte Linear- und Winkelmessung.
Ob Rundtisch, Teilapparat oder Sondervorrichtung – die Integration erfolgt direkt über das interne Menü ohne zusätzliche Elektronik.
Die Kombination aus differenzieller Signalverarbeitung, hoher Impulsverarbeitungskapazität und klar strukturierter Bedienung macht diese Erweiterung besonders praxisgerecht für Werkstatt und Industrie.
