SINO Glasmaßstäbe mit Messprotokoll machen die Qualität eines Wegmesssystems nachvollziehbar. Jeder bei uns angebotene Original SINO Glasmaßstab besitzt eine Seriennummer und ein individuelles Prüfprotokoll. Es zeigt die gemessenen Abweichungen über den geprüften Verfahrweg. Hier erfahren Sie, wie Sie diese Angaben einordnen, was 1 µm Auflösung bedeutet und worauf Sie beim Nachrüsten Ihrer Drehmaschine oder Fräsmaschine achten sollten.

Glasmaßstäbe vergleichenPassenden Glasmaßstab finden

SINO Glasmaßstäbe mit Messprotokoll: Was wird dokumentiert?

Die Seriennummer ordnet das Messprotokoll dem jeweiligen Maßstab zu. So lassen sich die dokumentierten Messwerte dem konkreten Produkt zuweisen. Prüfen Sie deshalb beim Wareneingang, ob die Angaben am Maßstab und im zugehörigen Protokoll übereinstimmen. Bewahren Sie das Dokument zusammen mit Ihren Maschinenunterlagen auf.

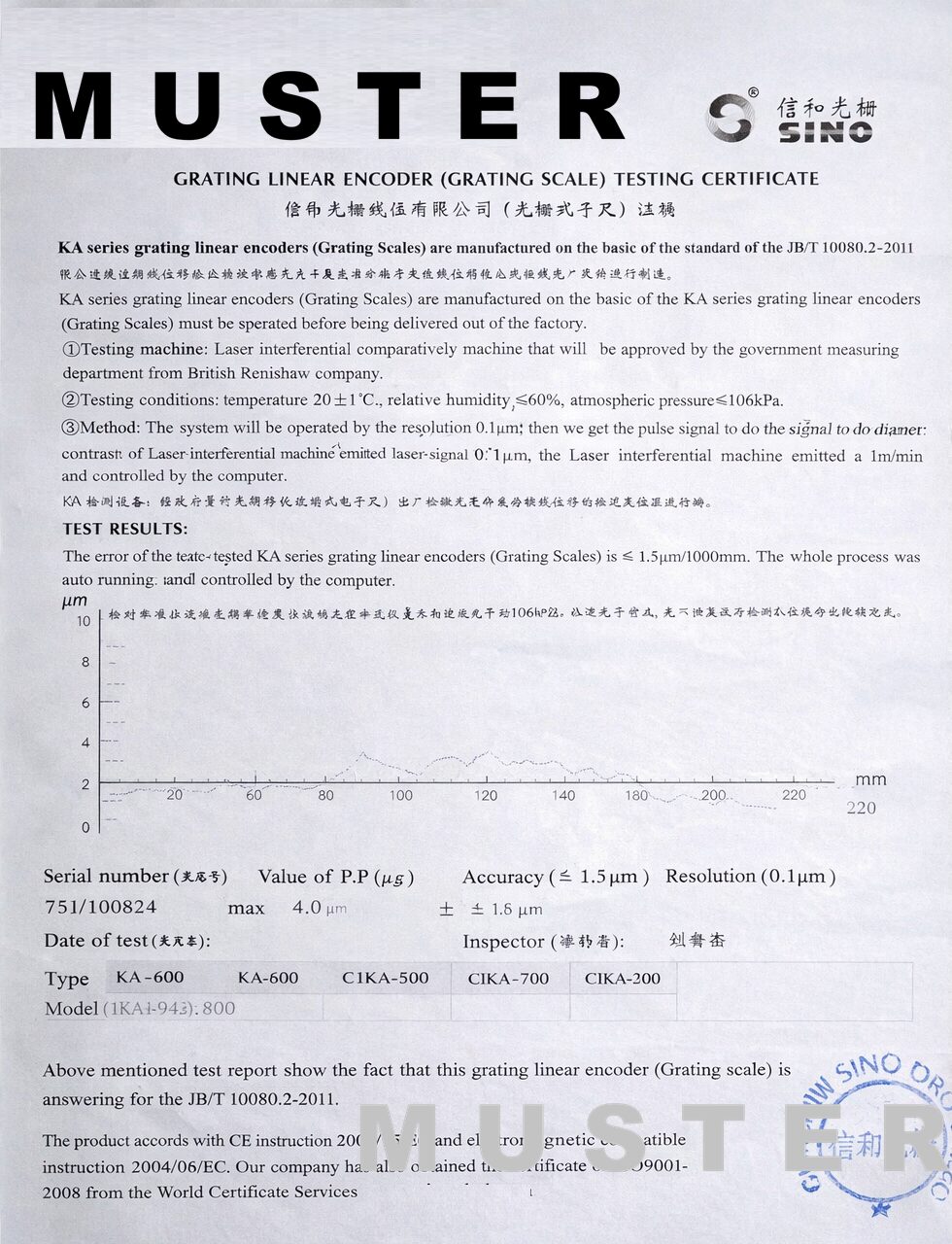

Ein aussagekräftiges Prüfprotokoll nennt die Messstellen und die zugehörigen Abweichungen. Angaben zu Messmethode und Prüfbedingungen helfen dabei, die Ergebnisse einzuordnen. Entscheidend sind nachvollziehbare Messwerte und die eindeutige Zuordnung zum geprüften Maßstab. Allein aus der Form einer Messkurve lässt sich die Qualität eines Messsystems nicht zuverlässig beurteilen.

Das Messprotokoll beschreibt den Maßstab unter den angegebenen Prüfbedingungen. Es ersetzt keine Überprüfung der fertig montierten Maschinenachse. Montage, Ausrichtung, Temperatur und der Zustand der Maschine können das Messergebnis im Betrieb zusätzlich beeinflussen.

Auflösung und Genauigkeit beim Glasmaßstab unterscheiden

Auflösung bezeichnet den kleinsten ausgewerteten Wegschritt. Unsere angebotenen SINO Glasmaßstäbe werden standardmäßig mit 1 µm Auflösung geliefert; das entspricht 0,001 mm. Eine Ausführung mit 0,5 µm ist auf Anfrage erhältlich. Eine feinere Auflösung ermöglicht kleinere Anzeigeschritte, garantiert für sich allein aber keine höhere Messgenauigkeit oder Wiederholgenauigkeit.

Genauigkeit beschreibt, wie weit ein Messwert unter definierten Bedingungen vom Referenzwert abweichen darf. Maßgeblich sind die Spezifikation der gewählten Ausführung und das individuelle Messprotokoll. Eine Anzeige in Schritten von 0,001 mm bedeutet deshalb nicht automatisch eine Genauigkeit von ± 0,001 mm über die gesamte Messstrecke.

Vergleichen Sie Genauigkeitsangaben immer für dieselbe Messlänge und unter vergleichbaren Prüfbedingungen. Eine pauschale Genauigkeitsklasse ohne Bezugsnorm oder Prüfspezifikation reicht für einen belastbaren Vergleich nicht aus. Weiterführende Informationen finden Sie im Beitrag Genauigkeitsklassen bei SINO Glasmaßstäben.

Lässt sich eine Messabweichung über die Digitalanzeige ausgleichen?

Je nach Modell und Funktionsumfang kann eine SINO Digitalanzeige eine Fehlerkompensation unterstützen. Eine lineare Korrektur und eine abschnittsweise Korrektur sind unterschiedliche Verfahren. Nicht jeder dokumentierte Abweichungsverlauf lässt sich mit einer einzigen Einstellung ausgleichen.

Voraussetzung ist eine geeignete Referenzmessung an der montierten Achse. Das Werksprotokoll allein erfasst keine zusätzlichen Einbau- oder Maschinenfehler. Kontrollieren Sie daher zunächst die Montage und die Einstellungen von Auflösung und Zählrichtung, bevor Korrekturwerte eingegeben werden.

EIA-422A: Signal und Anschluss passend auswählen

Unsere SINO Glasmaßstäbe verwenden EIA-422A-Line-Driver-Signale mit komplementären Signalpaaren. Diese differenzielle Übertragung unterstützt eine störsichere Signalauswertung in der Werkstatt. Beim Anschluss an eine vorhandene Positionsanzeige müssen Signalart, Versorgungsspannung, Steckerbelegung und Auflösung zusammenpassen. Ein äußerlich passender Stecker allein bestätigt die Kompatibilität nicht.

Auch die zulässige Verfahrgeschwindigkeit und die Eingangsfrequenz der Anzeige müssen zur Anwendung passen. Die für die jeweilige Ausführung geltenden technischen Daten finden Sie auf den Produktseiten und unter SINO Datenblätter und Downloads.

Welcher SINO Glasmaßstab passt zu Ihrer Maschine?

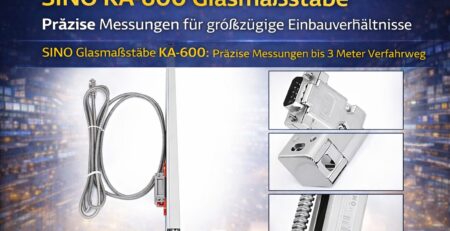

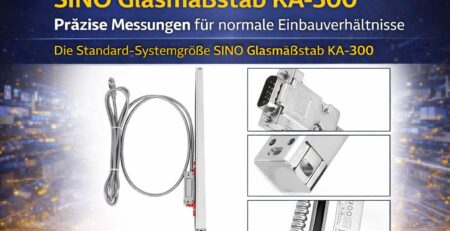

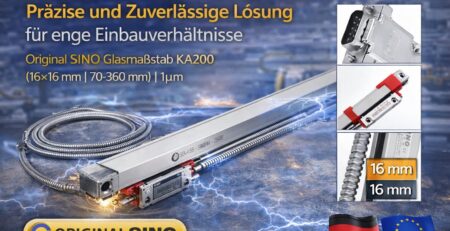

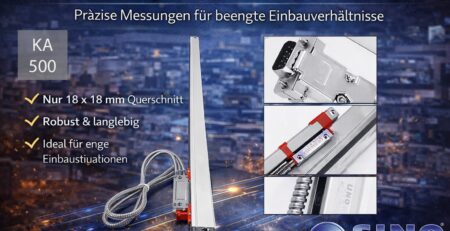

Die KA-Serie bietet unterschiedliche Baugrößen für verschiedene Einbauräume: KA-200, KA-300, KA-500 und KA-600. Wählen Sie zuerst den erforderlichen Messweg und prüfen Sie anschließend den verfügbaren Platz für Gehäuse, Lesekopf und Schutzabdeckung. Messlänge und äußere Gesamtlänge sind dabei unterschiedliche Maße.

Berücksichtigen Sie außerdem die Kabelführung und die Befestigungsmöglichkeiten an Ihrer Maschine. Vergleichen Sie Schutzabdeckung und Lieferumfang direkt bei der gewählten Ausführung. Die Übersicht der SINO Glasmaßstäbe hilft beim Vergleich; der Kaufberater führt Sie durch die wichtigsten Auswahlkriterien.

Für die komplette Nachrüstung finden Sie weitere Informationen unter Digitalanzeige an der Drehmaschine nachrüsten und Digitalanzeige an der Fräsmaschine nachrüsten. Wir vertreiben Original SINO Ware für den deutschen Markt und bieten passende Anzeigen, Zubehör sowie Service aus einer Hand.

Häufige Fragen zu SINO Glasmaßstäben mit Messprotokoll

Gehört zu jedem SINO Glasmaßstab ein Messprotokoll?

Zu jedem bei uns angebotenen Original SINO Glasmaßstab gehört ein individuelles Prüf- und Messprotokoll. Die Seriennummer ermöglicht die Zuordnung zum jeweiligen Maßstab.

Bedeutet 1 µm Auflösung auch 1 µm Genauigkeit?

Nein. Die Auflösung beschreibt den kleinsten ausgewerteten Wegschritt. Die Genauigkeit betrifft die zulässige Messabweichung unter definierten Bedingungen. Maßgeblich sind die Produktspezifikation und das individuelle Messprotokoll.

Garantiert das Prüfprotokoll die Genauigkeit der gesamten Maschine?

Das Protokoll dokumentiert den geprüften Maßstab. Die Genauigkeit der montierten Achse hängt zusätzlich von Einbau, Ausrichtung, Temperatur und Maschinenzustand ab.

Kann ich einen vorhandenen Glasmaßstab einfach ersetzen?

Prüfen Sie Messweg, Einbaumaße, Signalart, Versorgungsspannung, Steckerbelegung und Auflösung. Nutzen Sie die Produktdaten und den SINO Kaufberater für die Auswahl einer passenden Ausführung.

Passenden Glasmaßstab finden

Technische Änderungen vorbehalten. Alle Angaben ohne Gewähr. Maßgeblich sind die Daten der jeweiligen Produktausführung und das zugehörige Prüfprotokoll.

Fachlicher Hintergrund: Die PTB erläutert den Einfluss der Auflösung auf Messungen (PDF). Diese allgemeine Fachinformation ist kein Prüf- oder Zertifizierungsnachweis für SINO Produkte.
