3- Achsen Präzisionsmessung mit der SDS6-3V SINO Positionsanzeige

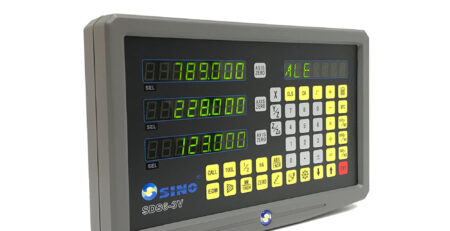

SINO SDS6-3V: die Digitalanzeige für drei Achsen
Dreh- und Fräsmaschinen gezielt nachrüsten: Lernen Sie die Funktionen der SDS6-3V kennen und prüfen Sie, welche Anzeige und welche Messsysteme zu Ihrer Maschine passen.
Nur die Anzeige kaufen oder ein System zusammenstellen: Glasmaßstäbe sind bei einer einzeln bestellten Anzeige separat auszuwählen.

Was macht die SDS6-3V?
Die SDS6-3V verarbeitet die Signale von drei angeschlossenen Längenmesssystemen und zeigt die Position der Maschinenachsen digital an. An einer Fräsmaschine sind dies häufig X, Y und Z. Bei einer Drehmaschine können Längsschlitten, Planschlitten und eine zusätzliche Achse erfasst werden.
Welche Messsysteme und Funktionen passen, hängt von der Maschine, dem verfügbaren Einbauraum und der gewählten Betriebsart ab. Die Digitalanzeige unterstützt das Ablesen und Positionieren; die Bewegung erfolgt weiterhin über die vorhandene Maschine.
Positionen direkt ablesen
Drei Anzeigesegmente zeigen die erfassten Maschinenpositionen. Bezugspunkte lassen sich setzen und Positionswerte wahlweise absolut oder inkremental anzeigen.
Bestehende Maschine weiter nutzen
Die Nachrüstung ergänzt die vorhandene Werkzeugmaschine um eine digitale Positionsanzeige. Montage, Achsenzuordnung und Anschluss müssen zur konkreten Maschine passen.
Technische Daten der SDS6-3V
| Messachsen | 3 Achsen |
|---|---|
| Anzeige | Mehrstellige LED-Positionsanzeige |
| Betriebsarten | Drehmaschine und Fräsmaschine |
| Signal | EIA-422A-Line-Driver |
| Einstellbare Auflösungen | 0,1 / 0,2 / 0,5 / 1 / 2 / 5 / 10 µm |
| Gehäuse | Metallgehäuse |
Weitere technische Angaben anzeigen
| Versorgung | 80–260 V, 50–60 Hz |
|---|---|
| Leistungsaufnahme | 25 VA |
| Eingangsfrequenz | Maximal 5 MHz |
| Arbeitstemperatur | 0–45 °C |
| Abmessungen | Ca. 298 × 192 × 90 mm |
| Gewicht | Ca. 3,2 kg |
Auflösung ist nicht gleich Messgenauigkeit. Die erreichbare Messqualität hängt auch vom angeschlossenen Messsystem, dessen Montage und den Einstellungen ab. Signalart, Versorgung, Auflösung und Pinbelegung müssen zueinander passen.
Was unterstützt Sie beim Drehen und Fräsen?
Wählen Sie zuerst die passende Betriebsart. Je nach Maschinenmodus stehen unterschiedliche Funktionen für das Positionieren und Bearbeiten zur Verfügung.
Bezüge und Positionswerte
- Achsen über Schnelltasten nullen
- ABS-/INC-Koordinaten verwenden
- Zwischen Millimeter und Inch umschalten
- Koordinaten eingeben und Mitten durch Halbierung bestimmen
Fräs- und Bohrarbeiten
- Positionen für Bohrbilder berechnen
- Taschenfräsfunktionen nutzen
- Werkzeugradius berücksichtigen
- Innen- und Außenrundungen bearbeiten
Drehmaschinenfunktionen
- Radius- und Durchmesseranzeige wählen
- Z- und Zo-Bewegungen verrechnen
- Kegelwinkel anhand von Messpunkten bestimmen
- Winkelkorrektur bei geschwenktem Oberschlitten berücksichtigen
Wiederkehrende Aufgaben
- Werkzeug- und Werkstückbezüge speichern
- Systematische Fehler kompensieren
- Digitale Filterfunktionen einsetzen
- Taschenrechner-, Speicher- und Schlummerfunktionen verwenden
Z und Zo: Längsschlitten und Oberschlitten im Blick
Bei der dafür vorgesehenen Achsenzuordnung kann die SDS6-3V zwei parallel zur Spindel angeordnete Längsachsen als Z und Zo verwenden. Typischerweise erfasst Z den Längsschlitten und Zo den Oberschlitten. Die Bewegungen können getrennt angezeigt oder miteinander verrechnet werden.
Ist der Oberschlitten geschwenkt, muss sein Winkel bei der entsprechenden Korrekturfunktion berücksichtigt werden. Prüfen Sie Betriebsart, Zählrichtung sowie Radius- oder Durchmesseranzeige vor der Bearbeitung mit einem bekannten Verfahrweg.
SDS6-3V oder SDS5-4V mit TFT?
Für eine neue Nachrüstung mit drei Messachsen empfehlen wir die SDS5-4V mit TFT-Farbdisplay und einem vierten Eingang als Reserve. Aktuell beträgt der Aufpreis zur SDS6-3V nur 49 € netto (58,31 € inkl. 19 % MwSt.). Entscheidend bleiben die benötigten Funktionen und kompatiblen Anschlüsse.
SDS6-3V · drei Achsen
LED-Positionsanzeige für drei angeschlossene Messachsen. Eine Wahl für die Nachrüstung von Dreh- und Fräsmaschinen mit drei zu erfassenden Bewegungen.
SDS6-3V ansehenUnsere Empfehlung: SDS5-4V · 3+1 Achsen
TFT-Farbdisplay und vier Messeingänge für 314,00 € netto / 373,66 € inkl. MwSt. Eine vierte Messstelle benötigt einen zusätzlichen kompatiblen Maßstab. Glasmaßstäbe und Versand separat; Preisstand 31.10.2026.
SDS5-4V mit TFT ansehenAusführlicher Vergleich: Wann lohnt sich die TFT-Alternative?
Vier Punkte vor Ihrer Bestellung
Maschine und Achsen festlegen
Welche drei Bewegungen sollen unabhängig angezeigt werden? Die Achsenzuordnung bestimmt die Auswahl und die spätere Einrichtung.
Messweg und Einbauraum prüfen
Den tatsächlichen Verfahrweg messen. Messlänge, Gesamtlänge, Lesekopf, Abdeckung und Kabelführung anhand der passenden Zeichnung abgleichen.
Elektrische Kompatibilität abgleichen
Signalart, Versorgungsspannung, Auflösung, Anschlussstecker und Pinbelegung prüfen. Ein passender Stecker allein bestätigt die Kompatibilität nicht.
Lieferumfang vollständig planen
Bei einer einzeln bestellten Anzeige sind Glasmaßstäbe separat auszuwählen. Prüfen Sie, welche Halter und Montageteile im gewählten Angebot enthalten sind.
Noch wichtig zur SDS6-3V
Für welche Maschinen kommt die Anzeige infrage?
Die SDS6-3V wird zur Nachrüstung konventioneller Dreh- und Fräsmaschinen eingesetzt. Weitere Anwendungen hängen von Maschinenaufbau, Messsystem, Betriebsart und benötigter Funktion ab.
Sind Glasmaßstäbe im Preis der einzelnen Anzeige enthalten?
Nein. Bei einer einzeln bestellten Anzeige werden die Messsysteme separat ausgewählt. Nur ein ausdrücklich so bezeichnetes Komplettset enthält die dort genannten Maßstäbe und Zubehörteile.
Kann ich vorhandene Maßstäbe weiterverwenden?
Das ist nur bei passender elektrischer und mechanischer Ausführung möglich. Prüfen Sie Signal, Versorgungsspannung, Auflösung und Pinbelegung. Ein mechanisch passender Stecker genügt nicht.
Was wird vor der Inbetriebnahme eingestellt?
Prüfen Sie je Achse Auflösung, Zählrichtung und Anschluss. Stellen Sie außerdem Maschinenart sowie gegebenenfalls Radius-/Durchmesseranzeige und Z-/Zo-Verrechnung passend zur Anwendung ein.
Wann ist die SDS5-4V die passende Alternative?
Wenn Sie ein TFT-Farbdisplay bevorzugen oder eine zusätzliche vierte Messachse benötigen beziehungsweise als Reserve vorsehen möchten. Vergleichen Sie die Funktionen beider Anzeigen mit Ihrer Maschine.
Bedienungsanleitungen und Grundeinstellungen für SINO Digitalanzeigen
Anzeige und Messsystem passend auswählen
Prüfen Sie Preis, Lieferumfang und Ausstattung der SDS6-3V oder stellen Sie mit dem Kaufberater ein System für Ihre Maschine zusammen.
