Original SINO SDS6- 3V Digitalanzeige für 3 Achsen Drehmaschine Fräsmaschine
315,35 €
inkl. 19 % MwSt. zzgl. Versandkosten
Präzise LED-Positionsanzeige zur Nachrüstung von Dreh- und
Fräsmaschinen, Bohrmaschinen für den professionellen Werkstatt- und Industrieeinsatz.
Geeignet für kompatible ORIGINAL SINO Glasmaßstäbe der Baureihen KA-200,
KA-300, KA-500 und KA-600 sowie passende ORIGINAL SINO Magnetbandsysteme.
Signalart, Auflösung, Anschluss und Pinbelegung müssen technisch
übereinstimmen.
- Beschreibung
- Downloads
- Zusätzliche Informationen
Beschreibung
Original SINO · präzise nachrüsten

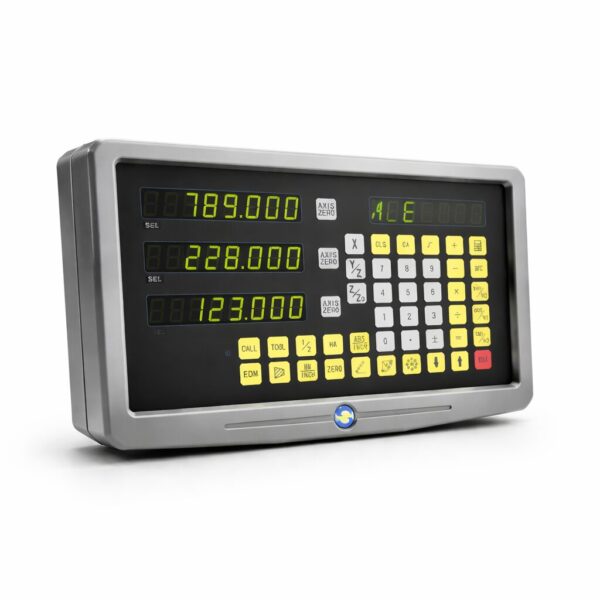

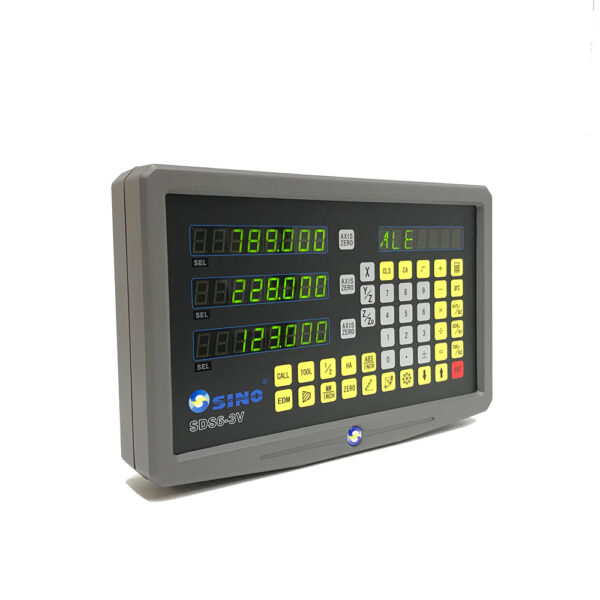

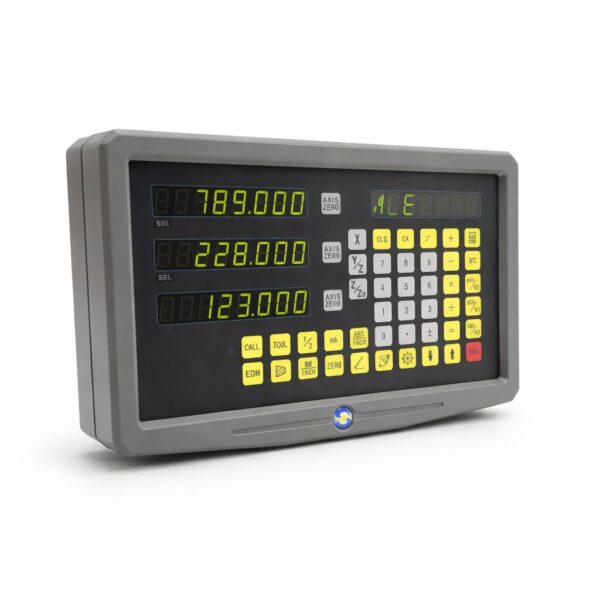

ORIGINAL SINO SDS6-3V: 3-Achsen-Digitalanzeige für Werkzeugmaschinen
Präzise digitale Positionsanzeige zur Nachrüstung konventioneller
Drehmaschinen, Fräsmaschinen, Bohrmaschinen.
LED-Positionsanzeige
EIA-422A
Dreh- und Fräsmodus
Präzise Positionsanzeige für die Maschinennachrüstung
Die ORIGINAL SINO SDS6-3V verarbeitet die Signale
von drei angeschlossenen Längenmesssystemen und zeigt die aktuelle
Position der Maschinenachsen digital an. Sollpositionen lassen sich
dadurch schneller anfahren sowie Ablese- und Übertragungsfehler reduzieren.
Die Anzeige eignet sich für Maschinenbau, Metallverarbeitung,
Instandhaltung, Ausbildungsbetriebe und anspruchsvolle Werkstätten.
Je nach gewählter Betriebsart stehen spezielle Funktionen für
Dreh- oder Fräsmaschinen zur Verfügung.
Drei Achsen erfassenMaschinenpositionen unmittelbar und übersichtlich auf drei
Anzeigesegmenten ablesen.
Dreh- und FräsmodusMaschinenabhängige Funktionen für unterschiedliche
Bearbeitungsaufgaben verwenden.
Wirtschaftlich nachrüstenVorhandene Werkzeugmaschinen ohne vollständige CNC-Umrüstung
modernisieren.
Technische Daten der SINO SDS6-3V
3 Achsen
Mehrstellige LED-Positionsanzeige für drei Achsen
0,1 / 0,2 / 0,5 / 1 / 2 / 5 / 10 µm
EIA-422A-Line-Driver
maximal 5 MHz
80–260 V, 50–60 Hz
25 VA
0–45 °C
Robustes Metallgehäuse
ca. 298 × 192 × 90 mm
ca. 3,2 kg
Auflösung, Signalart, Versorgungsspannung, Anschlussstecker und
Pinbelegung der verwendeten Messsysteme müssen zur Digitalanzeige passen.
Funktionen für präzises Drehen und Fräsen
sowie zwischen Millimeter- und Inch-Anzeige.
Bezugspunkt gesetzt werden.
Werkstückbezüge.
berechnen und anfahren.
Werkzeugradiuskompensation.
unruhiger Messwerte.
Z- und Zo-Verrechnung für Drehmaschinen
Im Drehmaschinenmodus können zwei parallel zur Spindel angeordnete
Längsachsen als Z und Zo verwendet werden.
Typischerweise erfasst Z den Längsschlitten und Zo den Oberschlitten.
- Erstes Segment: X-Achse
- Zweites Segment: Z und Zo verrechnet oder Z separat
- Drittes Segment: Zo separat
Damit lässt sich die Bewegung des Längsschlittens mit der Bewegung
des Oberschlittens kombinieren und übersichtlich darstellen.
Winkelkorrektur bei geschwenktem Oberschlitten
Wird der Oberschlitten für eine Kegelbearbeitung geschwenkt,
entspricht sein angezeigter Weg nicht mehr vollständig dem Weg in
Z-Richtung. Gleichzeitig entsteht eine Bewegungskomponente in X-Richtung.
Bei der dafür vorgesehenen Funktion wird der eingestellte Winkel
berücksichtigt. Die Anzeige kann daraus die entsprechenden
Bewegungsanteile für Z und X ermitteln.
Prüfen Sie vor der Bearbeitung Betriebsart, Zählrichtung,
Radius- oder Durchmesseranzeige und den verwendeten Winkel anhand
eines bekannten Verfahrwegs.
Kompatible SINO Längenmesssysteme

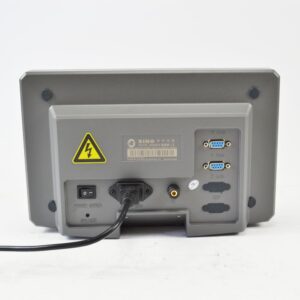

Die SDS6-3V kann abhängig von Signal, Auflösung und Anschluss mit
geeigneten SINO Längenmesssystemen kombiniert werden.
Original SINO Glasmaßstäbe
- KA-200 für sehr kleine Einbauräume
- KA-300 für normale Einbauverhältnisse
- KA-500 für enge Einbausituationen
- KA-600 für große Messlängen
können geeignete SINO Magnetbandsysteme verwendet werden.
Ein mechanisch passender Stecker bestätigt noch keine elektrische
Kompatibilität. Signalart, Versorgungsspannung, Auflösung und
Pinbelegung müssen übereinstimmen.
Qualitätsprüfung und Lieferumfang
Die Digitalanzeige wird vor der Auslieferung geprüft. Bei als
Komplettsystem bestellten Glasmaßstäben dokumentiert das individuelle
Messprotokoll die Prüfung des jeweiligen Messsystems.

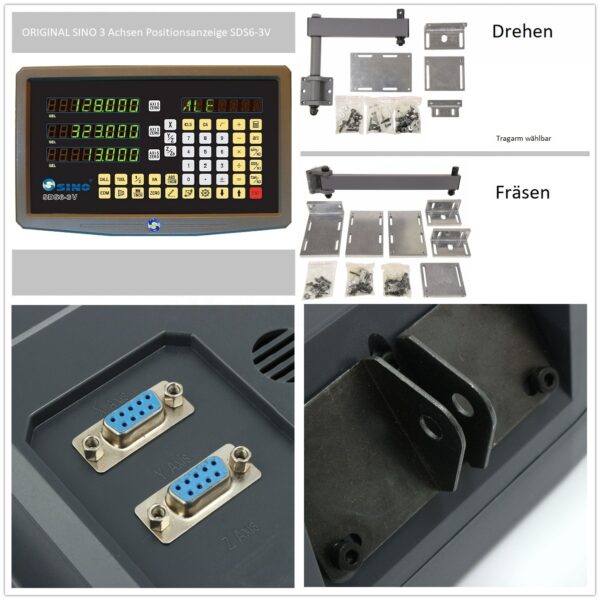

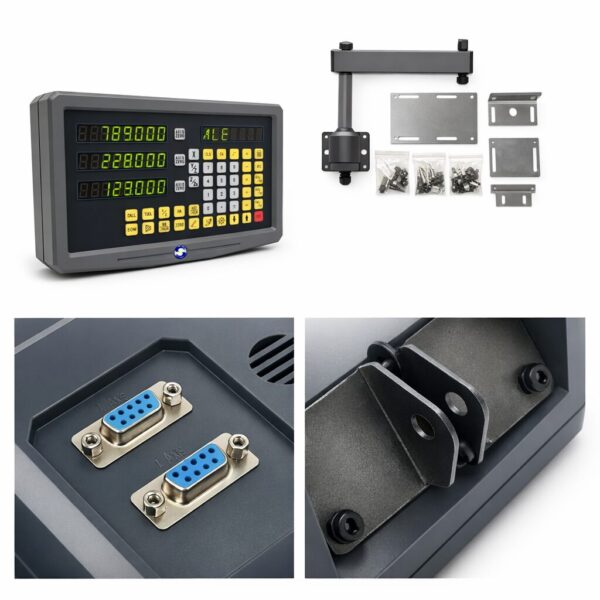

Lieferumfang
- SINO SDS6-3V Digitalanzeige
- Anschlusskabel

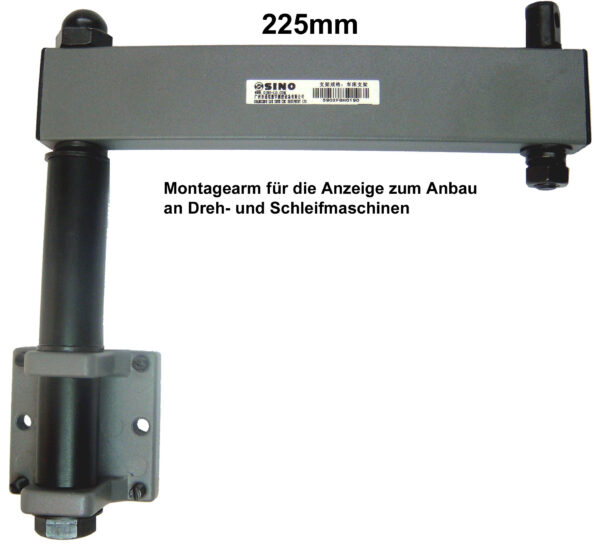

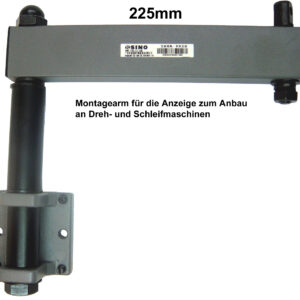

- Schwenkarm gemäß Auswahl
- Befestigungselemente

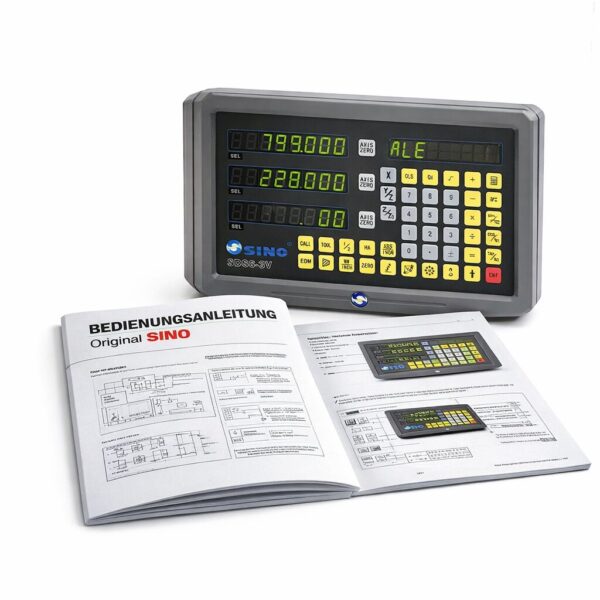

- Deutsche Bedienungsanleitung
- Kabelclips und Werkzeugablage
Bestandteil der gewählten Produktvariante oder eines
Komplettsets aufgeführt sind.
Welche Glasmaßstäbe passen zur SDS6-3V?
Für die richtige Zusammenstellung benötigen Sie Maschinenart,
Achsenzahl, tatsächliche Verfahrwege und den verfügbaren Einbauraum.
Wir unterstützen Sie gerne bei der Auswahl.
Häufige Fragen zur SINO SDS6-3V
Antworten zu Einsatzbereichen, Messsystemen,
Grundeinstellungen und Drehmaschinenfunktionen.
Für welche Maschinen eignet sich die SDS6-3V?
sowie – abhängig von Funktion und Achsenzuordnung – für Bohrwerke,
Schleifmaschinen und Sondermaschinen.
Welche Glasmaßstäbe sind kompatibel?
KA-600 können verwendet werden. Signalart, Versorgung, Auflösung,
Stecker und Pinbelegung müssen übereinstimmen.
Was bedeutet die Z- und Zo-Verrechnung?
werden. Typischerweise erfasst Z den Längsschlitten und Zo den
Oberschlitten.
Besitzt die Anzeige eine Radius-/Durchmesserumschaltung?
und Durchmesserwert umgeschaltet werden.
Sind Glasmaßstäbe im Lieferumfang enthalten?
angeboten wird. Bei einer einzeln bestellten Anzeige werden die
Messsysteme separat ausgewählt.
Was muss vor der Inbetriebnahme eingestellt werden?
Zusätzlich müssen Maschinenart und gegebenenfalls die gewünschte
Z-/Zo-Verrechnung eingestellt werden.
