Name: SINO SDS6-2V: 2-Achsen-Digitalanzeige für Drehmaschinen
SKU: SINO SDS6-2V
Price: 245.00 EUR
Availability: InStock

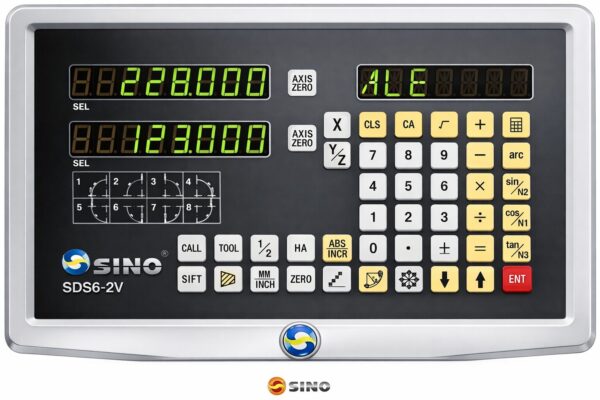

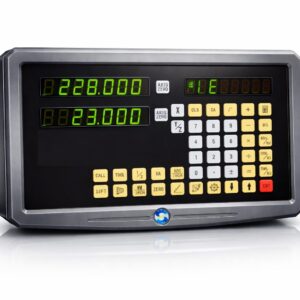

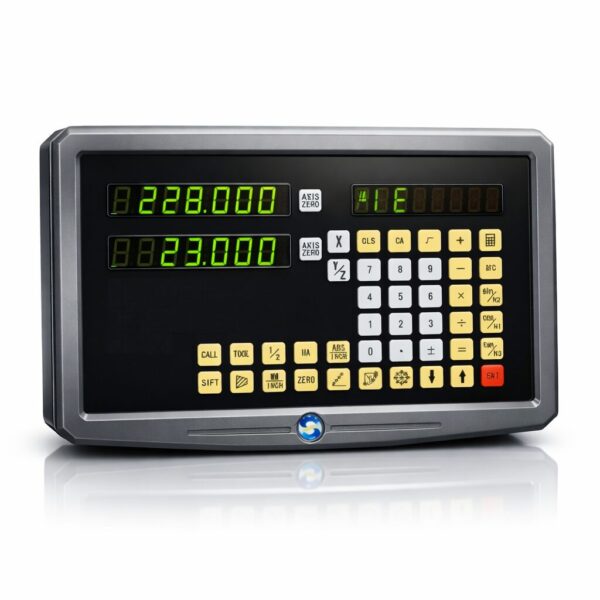

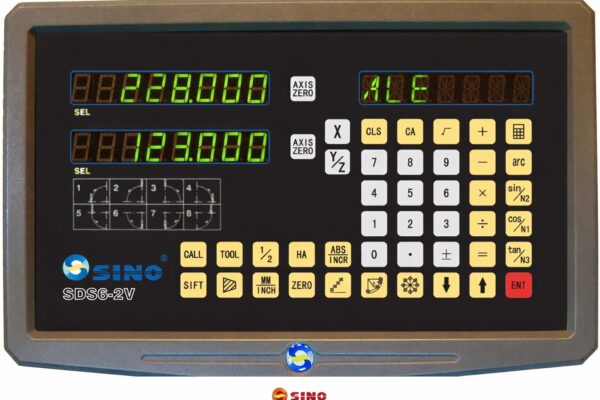

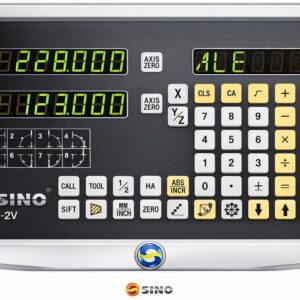

Original SINO SDS6-2V Digitalanzeige für 2 Achsen

Original SINO SDS6-2V – 2-Achsen-Digitalanzeige

0 out of 5

291,55 €

inkl. 19 % MwSt. zzgl. Versandkosten

Nur Digitalanzeige – Glasmaßstäbe separat erhältlich.
Original SINO SDS6-2V zur Nachrüstung von zwei Achsen an Dreh-, Fräs-, Bohr- und Schleifmaschinen.

2 Achsen · LED-Anzeige · EIA-422A
Radius-/Durchmesserumschaltung, Lochkreis, Lochreihe und Fehlerkompensation – je nach Betriebsart.

Komplettsystem zusammenstellen

Technische Daten und Kompatibilität · Datenblatt (PDF)

Service, Reparatur und Ersatzteilversorgung in Deutschland. Technische Änderungen vorbehalten. Alle Angaben ohne Gewähr.

Verfügbarkeit: Vorrätig Artikelnummer: SINO SDS6-2V Kategorie: Digitalanzeigen Schlagwörter: KA200 KA300 KA500 KA600, Magnetmesssystem kompatibel, SINO SDS6-2V, Fehlerkompensation, 2 Achsen Positionsanzeige, Lochkreisfunktion, Digitalanzeige Drehmaschine, Werkzeugradiuskompensation, Digitalanzeige Fräsmaschine, Metallgehäuse Industriequalität, EIA-422A Line Driver, industrielle Nachrüstung, DRO Anzeige, Werkzeugmaschinen Digitalanzeige, Glasmaßstab kompatibel

Beschreibung
Downloads
Zusätzliche Informationen
Produktsicherheit

Beschreibung

Original SINO · präzise nachrüsten

SINO SDS6-2V Digitalanzeige: Zwei Maschinenachsen sicher im Blick

Professionelle digitale Positionsanzeige zur Nachrüstung konventioneller
Drehmaschinen, Fräsmaschinen, Bohr- und Schleifmaschinen.

2 Achsen
LED-Positionsanzeige
EIA-422A
Dreh- und Fräsmodus

Komplettsystem konfigurieren

SDS6-2V direkt kaufen

Präzise Positionsanzeige für zwei Maschinenachsen

Die ORIGINAL SINO SDS6-2V verarbeitet die Signale
von zwei angeschlossenen Längenmesssystemen und zeigt die aktuelle
Position der Maschinenachsen unmittelbar an. Dadurch lassen sich
Sollpositionen schneller anfahren sowie Ablese- und Übertragungsfehler
reduzieren.

Die 2-Achsen-Digitalanzeige eignet sich für Maschinenbau,
Metallverarbeitung, Instandhaltung, Ausbildungsbetriebe und
anspruchsvolle Werkstätten. Abhängig von der gewählten Betriebsart
stehen spezielle Funktionen für Dreh-, Fräs-, Bohr- oder
Schleifmaschinen zur Verfügung.

01
Zwei Achsen erfassenMaschinenpositionen auf zwei übersichtlichen LED-Anzeigesegmenten
unmittelbar ablesen.

02
Passende BetriebsartFunktionen passend zur eingesetzten Dreh-, Fräs-, Bohr- oder
Schleifmaschine auswählen.

03
Wirtschaftlich nachrüstenVorhandene Werkzeugmaschinen ohne vollständige CNC-Umrüstung
modernisieren.

Technische Daten der SINO SDS6-2V

Achsen

2 Achsen

Anzeige

Mehrstellige LED-Positionsanzeige für zwei Achsen

Auflösungen

0,1 / 0,2 / 0,5 / 1 / 2 / 5 / 10 µm

Lesegeschwindigkeit

maximal 120 m/min

Eingangssignal

EIA-422A-Line-Driver

Eingangsfrequenz

maximal 5 MHz

Spannungsversorgung

80–260 V, 50–60 Hz

Leistungsaufnahme

25 VA

Arbeitstemperatur

0–45 °C

Gehäuse

Robustes Metallgehäuse

Abmessungen

ca. 298 × 192 × 90 mm

Kompatibilität beachten
Auflösung, Signalart, Versorgungsspannung, Stecker und Pinbelegung
der verwendeten Messsysteme müssen zur Digitalanzeige passen.

Grundfunktionen für die tägliche Bearbeitung

ABS-/INC-UmschaltungZwischen absoluten Maschinenkoordinaten und inkrementalen
Positionswerten wechseln.

Millimeter und InchPositionswerte abhängig von der Bearbeitungsaufgabe metrisch
oder in Zoll darstellen.

Achsen schnell nullenJede angeschlossene Achse schnell auf einen neuen Bezugspunkt
setzen.

Koordinaten eingebenGewünschte Positions- und Bezugswerte direkt über die Tastatur
eingeben.

MittenbestimmungNach dem Antasten zweier Punkte die Werkstückmitte über die
Halbierungsfunktion bestimmen.

Radius und DurchmesserIm Drehmaschinenmodus zwischen Radius- und Durchmesseranzeige
umschalten.

Bearbeitungsfunktionen für Drehen und Fräsen

Die SDS6-2V unterstützt wiederkehrende Bearbeitungsaufgaben und
erleichtert das gezielte Anfahren berechneter Maschinenpositionen.

Werkzeug- und BezugsspeicherGespeicherte Werkzeug- und Werkstückbezüge unterstützen
wiederkehrende Bearbeitungen und häufige Werkzeugwechsel.

WerkzeugradiuskompensationWerkzeugradien bei der Ermittlung der anzufahrenden Position
rechnerisch berücksichtigen.

Lineare LochreihenBohrpositionen entlang einer Geraden mit vorgegebenem Abstand
und Winkel berechnen.

LochkreisfunktionPositionen eines Lochkreises nach Eingabe der benötigten
Parameter berechnen.

WerkstückverrundungPositionen für Innen- und Außenradien schrittweise berechnen
und anfahren.

KegelberechnungWinkel beziehungsweise Steigung anhand definierter
Werkstückwerte ermitteln.

Fehlerkompensation über den Messbereich

Abweichungen von Maschine und Längenmesssystem können abhängig von
der Einrichtung der Anzeige rechnerisch kompensiert werden. Dafür
stehen eine lineare sowie eine segmentierte Fehlerkompensation zur
Verfügung.

Lineare FehlerkompensationEine gleichmäßig über den Messweg auftretende Abweichung durch
einen definierten Korrekturfaktor ausgleichen.

Segmentierte KompensationUnterschiedliche Abweichungen in mehreren Abschnitten des
Maschinenverfahrwegs gezielt korrigieren.

Messprotokoll der Glasmaßstäbe
Original SINO Glasmaßstäbe werden auf einer computergesteuerten
Messbank mit Laserinterferometer bei 20 °C geprüft. Das individuelle
Messprotokoll dokumentiert die Messwerte des jeweiligen Maßstabes.

Spezialfunktionen der SDS6-2V

Digitale FilterfunktionKann bei Schleifmaschinen helfen, eine unruhige letzte
Anzeigestelle durch Maschinenschwingungen zu stabilisieren.

PositionsspeicherungGespeicherte Bezugswerte und Einstellungen bleiben abhängig
von der verwendeten Funktion nach dem Ausschalten erhalten.

SchlummerfunktionErmöglicht abhängig von der Konfiguration die Erfassung von
Verfahrbewegungen bei deaktivierter Anzeige.

Optionale SchnittstelleJe nach Ausführung kann eine optionale Schnittstelle zur
Datenübertragung verfügbar sein.

Passende SINO Längenmesssysteme

Die SDS6-2V kann abhängig von Signal, Auflösung und Anschluss mit
geeigneten SINO Glasmaßstäben oder Magnetbandsystemen kombiniert
werden.

Original SINO Glasmaßstäbe

KA-200 für sehr kleine Einbauräume
KA-300 für normale Einbauverhältnisse
KA-500 für enge Einbausituationen
KA-600 für große Messlängen

Magnetische MesssystemeFür begrenzte Einbauräume, große Messwege und individuelle
Retrofit-Projekte können geeignete SINO Magnetbandsysteme
verwendet werden.

Elektrische Kompatibilität prüfen
Ein mechanisch passender Stecker bestätigt noch keine elektrische
Kompatibilität. Versorgungsspannung, Signalart, Auflösung und
Pinbelegung müssen vollständig übereinstimmen.

Welcher Glasmaßstab passt zur SDS6-2V?

Entscheidend sind Messweg, verfügbarer Einbauraum und eine vollständig passende elektrische Schnittstelle.

Baureihe	Messlänge	Profil	Typischer Einsatz
KA200	30–360 mm	16 × 16 mm	Sehr enger Einbauraum
KA300	120–1.020 mm	25 × 34,5 mm	Normale Einbauverhältnisse
KA500	70–570 mm	18 × 20 mm	Kompakte Nachrüstung bei begrenztem Platz
KA600	1.100–3.000 mm	30 × 45 mm	Lange Achsen und große Maschinen

Einbauraum vollständig prüfen

Profil, Lesekopf, Endstücke und Schutzabdeckung berücksichtigen. KA200 und KA500 nur mit Schutzabdeckung einsetzen. Bei KA300, KA500 und KA600 lässt sich die Kabelseite ändern; bei KA200 wird sie ab Werk festgelegt.

Maschinenart festlegen: Drehen, Fräsen, Bohren oder Schleifen.
Erforderliche Messlänge je Achse bestimmen.
Einbauraum einschließlich Schutzabdeckung prüfen.
Anzeige, zwei Maßstäbe und notwendiges Montagezubehör auswählen.

Jetzt Komplettsystem zusammenstellen

Lieferumfang vor dem Kauf eindeutig prüfen

Digitalanzeige

Die SDS6-2V wird entsprechend der gewählten Produktvariante mit dem dort ausgewiesenen Zubehör geliefert.

Messsysteme

Glasmaßstäbe oder Magnetbandsysteme sind nur enthalten, wenn sie in der gewählten Variante ausdrücklich als Bestandteil des Komplettsets aufgeführt sind.

SDS6-2V mit zwei passenden Messsystemen konfigurieren

Maschinenart, Achsen, tatsächliche Verfahrwege und verfügbaren Einbauraum eingeben. Der SINO Kaufberater führt zur passenden Anzeige und zu geeigneten Messsystemen.

SINO Kaufberater starten

Häufige Fragen zur SINO SDS6-2V

Antworten zu Einsatzbereichen, Auflösungen, Funktionen,
Messsystemen und Lieferumfang.

Für welche Maschinen eignet sich die SDS6-2V?

Die SDS6-2V eignet sich zur Positionsanzeige von zwei Achsen an
Dreh-, Fräs-, Bohr- und Schleifmaschinen sowie weiteren
konventionellen Werkzeugmaschinen.

Welche Messsysteme können angeschlossen werden?

Geeignete SINO Glasmaßstäbe der Baureihen KA-200, KA-300, KA-500
und KA-600 sowie kompatible SINO Magnetbandsysteme können verwendet
werden. Signalart, Versorgungsspannung, Auflösung, Stecker und
Pinbelegung müssen übereinstimmen.

Welche Auflösungen unterstützt die SDS6-2V?

Einstellbar sind 0,1, 0,2, 0,5, 1, 2, 5 und 10 µm. Die Einstellung
jeder Achse muss der tatsächlichen Auflösung des angeschlossenen
Messsystems entsprechen.

Kann die SDS6-2V an einer Drehmaschine verwendet werden?

Ja. Im Drehmaschinenmodus können beispielsweise die X- und Z-Achse
angezeigt werden. Zusätzlich stehen Funktionen wie die
Radius-/Durchmesserumschaltung und Kegelberechnung zur Verfügung.

Kann die SDS6-2V an einer Fräsmaschine verwendet werden?

Ja. Abhängig von der Maschinenkonfiguration können beispielsweise
X und Y oder eine andere Kombination aus zwei Achsen erfasst werden.
Funktionen für Lochkreise und lineare Lochreihen unterstützen
wiederkehrende Fräs- und Bohrarbeiten.

Was bewirkt die Fehlerkompensation?

Mit der Fehlerkompensation können systematische Abweichungen
rechnerisch korrigiert werden. Voraussetzung ist eine fachgerechte
Messung und Eingabe der benötigten Korrekturwerte.

Sind Glasmaßstäbe im Lieferumfang enthalten?

Nur wenn die gewählte Produktvariante ausdrücklich als Komplettset
angeboten wird. Bei einer einzeln bestellten SDS6-2V werden passende
Messsysteme separat ausgewählt.

Was muss vor der ersten Inbetriebnahme eingestellt werden?

Für jede Achse müssen Auflösung, Zählrichtung und Anschlusszuordnung
geprüft werden. Zusätzlich muss die zur Maschine passende
Betriebsart gewählt werden.

Kann ich Messsysteme anderer Hersteller anschließen?

Das kann technisch möglich sein, wenn Versorgungsspannung,
Signalart, Auflösung, Stecker und Pinbelegung vollständig
übereinstimmen. Die Kompatibilität muss vor dem Anschluss eindeutig
geprüft werden.
