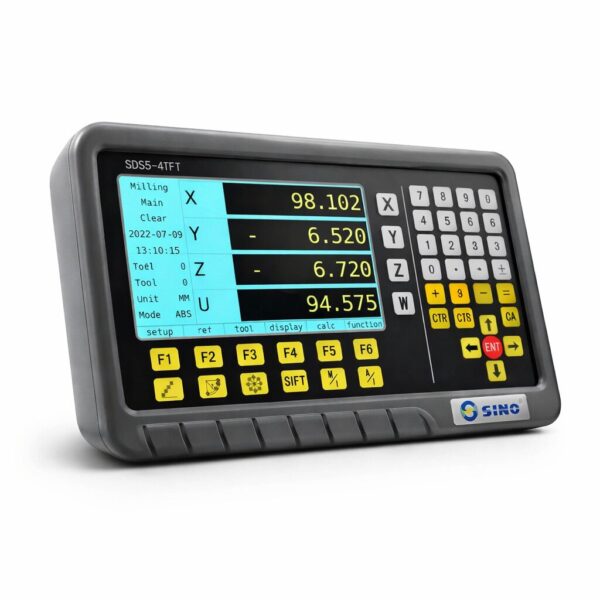

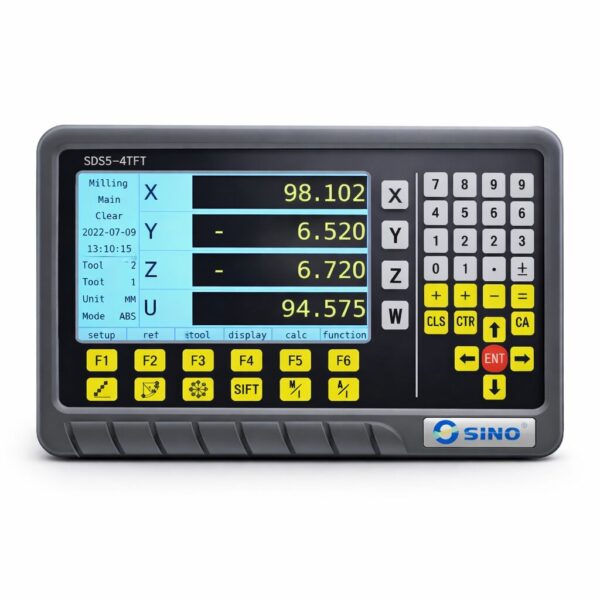

Original SINO SDS5-4V – 3+1-Achsen-Digitalanzeige
Ursprünglicher Preis war: 474,81 €373,66 €Aktueller Preis ist: 373,66 €.
inkl. 19 % MwSt. zzgl. Versandkosten
UNSERE EMPFEHLUNG FÜR 3-ACHSEN-NACHRÜSTUNGEN
Sie suchen eine SDS6-3V? Entdecken Sie die Original SINO SDS5-4V mit TFT-Farbdisplay und 3+1 Achsen.
Für aktuell 49,00 € netto mehr (58,31 € inkl. 19 % MwSt.) erhalten Sie ein TFT-Farbdisplay und einen zusätzlichen Messeingang gegenüber der SDS6-3V. Nutzen Sie drei Achsen für Ihre Maschine und halten Sie die vierte für eine Erweiterung frei.
TFT-Farbdisplay · 3+1 Achsen · zusätzliche Messmöglichkeiten
Nur Digitalanzeige – Glasmaßstäbe separat erhältlich.
Original SINO · Europäische Ausführung
✓ CE-Kennzeichnung & hochwertige Komponenten
✓ Deutsche Beratung · Service & Reparatur in Deutschland
✓ Bedienungs- und Anbauanleitungen auf Deutsch
- Beschreibung
- Downloads
- Zusätzliche Informationen
- Rezensionen (0)
Beschreibung
Unsere Empfehlung für 3-Achsen-Nachrüstungen
Drei Achsen gesucht? TFT-Farbdisplay und eine Reserveachse für 49 € netto mehr.
Sie planen eine neue Digitalanzeige für drei Messachsen? Die Original SINO SDS5-4V ist die 3+1-Achsen-Alternative zur SDS6-3V: farbige Bildschirmdarstellung und vier Messeingänge für Ihre Nachrüstung.
Für aktuell 49,00 € netto mehr (58,31 € inkl. 19 % MwSt.) erhalten Sie ein TFT-Farbdisplay und einen zusätzlichen Messeingang gegenüber der SDS6-3V.
Positionswerte und Bedieninformationen gemeinsam auf einem farbigen Bildschirm darstellen.
Heute drei Messachsen nutzen und den vierten Eingang für eine zusätzliche Messstelle einplanen.
Lochkreis, Lochreihe, Werkzeugbibliothek sowie lineare und segmentierte Fehlerkompensation nutzen – abhängig von Betriebsart und Konfiguration.
Eine Erweiterung bereits mitdenken
An einer Fräsmaschine können Sie zunächst X, Y und Z erfassen und später beispielsweise die Pinole ergänzen. Die vierte Achse benötigt ein eigenes kompatibles Messsystem und eine passende Konfiguration.
Unsere Empfehlung: Wenn Sie drei Messachsen benötigen und eine farbige Bildschirmdarstellung bevorzugen, wählen Sie die SDS5-4V mit zusätzlichem Messeingang.
Preisvergleich der einzelnen Anzeigen, Stand 31.10.2026: SDS6-3V 265,00 € netto / 315,35 € inkl. MwSt.; SDS5-4V 314,00 € netto / 373,66 € inkl. MwSt. Glasmaßstäbe separat erhältlich.
Digitalanzeige 4 Achsen Original SINO · vier Achsen übersichtlich erfassen
Original SINO 3+1 Achsen Digitalanzeige SINO SDS5-4V (SDS6-3V1) Digitalanzeige mit TFT-Farbdisplay
Vier Maschinenachsen gleichzeitig im Blick – für Fräs-, Bohr-, Dreh- und Schleifmaschinen sowie kombinierte Werkzeugmaschinen mit einer zusätzlichen Linear- oder Winkelachse.
Wann lohnt sich eine 4-Achsen-Digitalanzeige?(SDS6-3V1)
Die SDS5-4V (SDS6-3V1)eignet sich, wenn vier Messwege gleichzeitig angezeigt werden sollen. Das TFT-Farbdisplay stellt die Positionswerte übersichtlich dar; die gewählte Maschinenart bestimmt die verfügbaren Bearbeitungsfunktionen.
Fräsen und Bohren
Drei Hauptachsen plus eine zusätzliche Pinolen- oder Vorschubachse erfassen. Lochkreis, Lochreihe und Taschenfunktionen unterstützen wiederkehrende Bearbeitungen.
Drehen
Mehrere Schlittenachsen erfassen und die Anzeige zur Bearbeitungsaufgabe konfigurieren. Radius-/Durchmesserumschaltung sowie Kegel- und Winkelfunktionen unterstützen den Drehmaschinenbetrieb.
Zusätzliche Winkelachse
Eine passend konfigurierte Achse in Dezimalgrad oder Grad, Minute und Sekunde darstellen. Dafür wird ein elektrisch kompatibles Winkelmesssystem benötigt.
Funktionen für den Maschinenalltag
Absolute und relative Koordinaten
Zwischen ABS und INC wechseln und Bezugspunkte passend zum Werkstück setzen.
Millimeter / Zoll und Mittenbestimmung
Metrische oder Zollwerte anzeigen und Abstände zur Ermittlung einer Mitte halbieren.
Lochkreis und Lochreihe
Bohrpositionen aus den eingegebenen Geometriedaten berechnen und nacheinander anfahren.
Bogen, Tasche und Werkzeugradius
Berechnete Positionen für Bogen- und Taschenbearbeitungen nutzen und den Werkzeugradius berücksichtigen.
200 Hilfsnullpunkte und Werkzeugbibliothek
Wiederkehrende Bezugspunkte speichern; im passenden Maschinenmodus eine Bibliothek für bis zu 200 Werkzeuge nutzen.
Lineare und segmentierte Fehlerkompensation
Systematische Messabweichungen nach fachgerechter Vermessung linear oder abschnittsweise korrigieren.
Positionsanzeige für handbediente Maschinen
Die SDS5-4V unterstützt das Positionieren und Berechnen. Die Maschinenbewegungen werden weiterhin vom Bediener ausgeführt. Montage und Konfiguration müssen zur Maschine passen.
Technische Daten der SINO SDS5-4V
Kompatibilität für jede Achse prüfen
Signalart, Versorgung, Auflösung, Zählrichtung und vollständige Pinbelegung müssen übereinstimmen. Ein mechanisch passender Stecker allein bestätigt keine elektrische Kompatibilität.
Passende Messsysteme für jede Maschinenachse
Jede anzuzeigende Linearachse benötigt ein eigenes kompatibles Messsystem. Entscheidend sind tatsächlicher Verfahrweg, Gesamtlänge, Lesekopf, Schutzabdeckung und Kabelbewegung.
KA200 · 30–360 mm
Sehr kompakte Bauform für kurze Achsen. Nur mit Schutzabdeckung einsetzen; die Kabelseite ist ab Werk festgelegt.
KA300 · 120–1.020 mm
Universelle Standardbaugröße für normale Einbauverhältnisse. Die Kabelseite lässt sich links oder rechts ausführen.
KA500 · 70–570 mm
Schlanke Bauform bei wenig Platz. Nur mit Schutzabdeckung einsetzen; die Kabelseite lässt sich links oder rechts ausführen.
KA600 · 1.100–3.000 mm
Für lange Achsen und große Maschinen. Die Kabelseite lässt sich links oder rechts ausführen.
Kompatible SINO Magnetmesssysteme können je nach Ausführung ebenfalls eingesetzt werden.
Zwei, drei oder vier Achsen auswählen
Wählen Sie die Anzeige nach der Zahl der Messsysteme, die gleichzeitig abgelesen werden sollen.
SDS6-2V · 2 Achsen
Für zwei gleichzeitig angezeigte Messachsen. SDS6-2V ansehen

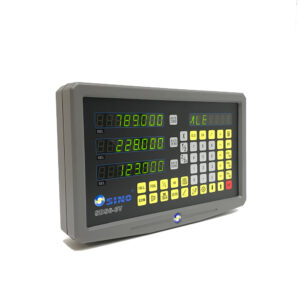

SDS6-3V · 3 Achsen
Für drei Messachsen, beispielsweise X/Y/Z oder die Schlittenachsen einer Drehmaschine. SDS6-3V ansehen
SDS5-4V · 4 Achsen
Vier Messeingänge und TFT-Farbdisplay für Maschinen mit einer zusätzlichen Messachse. Diese Produktseite.
Lieferumfang und Datenblatt
Zum Angebot gehören die SDS5-4V und das ausgewiesene Zubehör. Der Bestellumfang ist vor dem Kauf zu prüfen; Schwenkarm und Zubehör richten sich nach dem konkreten Angebot.
Glasmaßstäbe oder Magnetmesssysteme sind nur enthalten, wenn sie ausdrücklich Bestandteil des gewählten Angebots oder Komplettsystems sind. Die mitgelieferte Dokumentation unterstützt die fachgerechte Einrichtung.
Technische Änderungen vorbehalten. Alle Angaben ohne Gewähr.
Ihr Original SINO 4-Achsen-Messsystem zusammenstellen
Maschinenart, Messachsen, Verfahrwege und Einbauraum festlegen. Der SINO Kaufberater unterstützt die Auswahl von Anzeige und passenden Messsystemen.
Häufige Fragen zur SINO SDS5-4V (SDS6-3V1)
Auswahl, Funktionsumfang und Kompatibilität im Überblick.
Wann ist die SDS5-4V sinnvoll?
Wenn vier Messsysteme gleichzeitig angezeigt werden sollen, etwa drei Hauptachsen plus eine zusätzliche Pinolen-, Schlitten- oder passend ausgeführte Winkelachse.
Welche Messsysteme können angeschlossen werden?
Kompatible SINO Glasmaßstäbe und Magnetmesssysteme mit passender EIA-422A-Schnittstelle. Signalart, Versorgung, Auflösung und Pinbelegung müssen für jede Achse geprüft werden.
Wie wird eine Winkelachse dargestellt?
Je nach Messsystem und Konfiguration in Dezimalgrad oder Grad, Minute und Sekunde. Eine Winkelanzeige erfordert ein dafür geeignetes und elektrisch kompatibles Messsystem.
Was bewirkt die Fehlerkompensation?
Sie korrigiert fachgerecht ermittelte systematische Abweichungen linear oder abschnittsweise. Montage- und Mechanikfehler müssen gesondert behoben werden.
Sind vier Glasmaßstäbe im Preis enthalten?
Nur wenn sie im Angebot oder Komplettsystem ausdrücklich aufgeführt sind. Beim Einzelkauf der Anzeige werden die Messsysteme separat ausgewählt.
Bleiben Positionswerte nach dem Ausschalten erhalten?
Die SDS5-4V besitzt einen Stromunterbrechungsspeicher. Wird die Maschine bei stromloser Anzeige bewegt, muss der Bezug vor der Bearbeitung geprüft werden.
Sind Kommunikationsfunktionen serienmäßig enthalten?
Kommunikationsfunktionen sind ausstattungsabhängig. Sie gelten nur dann als Bestandteil des Angebots, wenn die konkrete Ausführung sie ausdrücklich enthält.
Datenblätter für Original SINO
Original SINO · Produktunterlagen

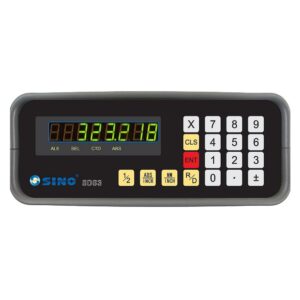

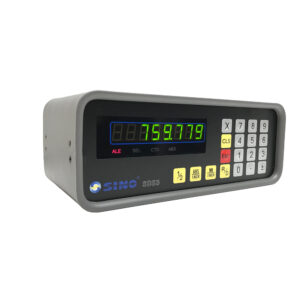

Downloads für SINO SDS3-1V
Datenblatt zur Positionsanzeige mit technischen Angaben, Funktionen und Anschlüssen.
Technische Änderungen vorbehalten. Alle Angaben ohne Gewähr.
Original SINO · Produktunterlagen
Downloads für SINO SDS3-1E
Datenblatt zur Positionsanzeige mit technischen Angaben, Funktionen und Anschlüssen.
Technische Änderungen vorbehalten. Alle Angaben ohne Gewähr.
Original SINO · Produktunterlagen
Downloads für SINO SDS3-1EA
Datenblatt zur Positionsanzeige mit technischen Angaben, Funktionen und Anschlüssen. Prüfen Sie die gewählte EA- beziehungsweise EB-Ausführung vor Ihrer Bestellung.
Technische Änderungen vorbehalten. Alle Angaben ohne Gewähr.
Original SINO · Produktunterlagen
Downloads für SINO SDS3-1EB
Datenblatt zur Positionsanzeige mit technischen Angaben, Funktionen und Anschlüssen. Prüfen Sie die gewählte EA- beziehungsweise EB-Ausführung vor Ihrer Bestellung.
Technische Änderungen vorbehalten. Alle Angaben ohne Gewähr.
Original SINO · Produktunterlagen
Downloads für SINO SDS3-1C
Datenblatt zur Positionsanzeige mit technischen Angaben, Funktionen und Anschlüssen.
Technische Änderungen vorbehalten. Alle Angaben ohne Gewähr.
Original SINO · Produktunterlagen
Downloads für SINO SDS3-1VF
Datenblatt zur Positionsanzeige mit technischen Angaben, Funktionen und Anschlüssen.
Technische Änderungen vorbehalten. Alle Angaben ohne Gewähr.
Original SINO · Produktunterlagen
Downloads für SINO SDS6-2V
Datenblatt zur Positionsanzeige mit technischen Angaben, Funktionen und Anschlüssen.
Technische Änderungen vorbehalten. Alle Angaben ohne Gewähr.
Original SINO · Produktunterlagen

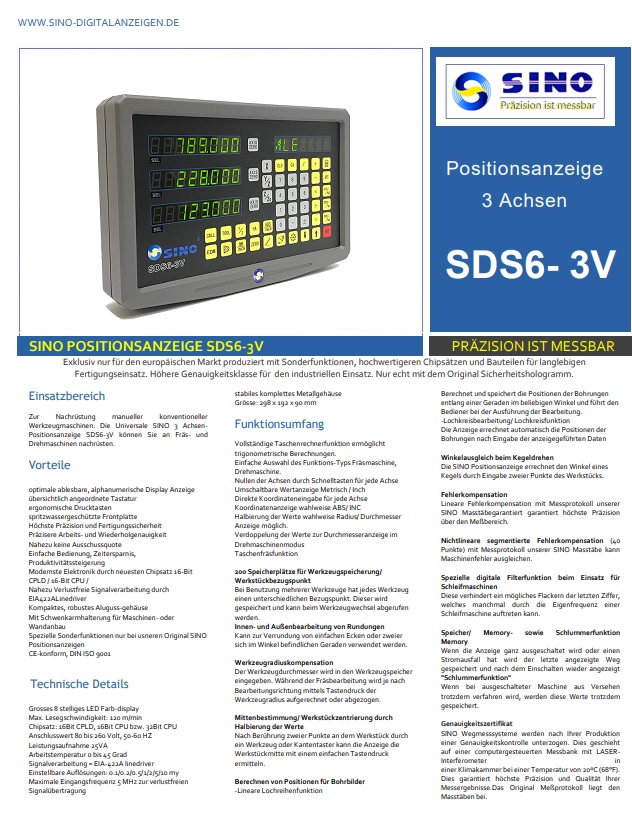

Downloads für SINO SDS6-3V
Datenblatt zur Positionsanzeige mit technischen Angaben, Funktionen und Anschlüssen.
Technische Änderungen vorbehalten. Alle Angaben ohne Gewähr.
Original SINO · Produktunterlagen
Downloads für SINO SDS6-3VE
Datenblatt zur Positionsanzeige mit technischen Angaben, Funktionen und Anschlüssen.
Technische Änderungen vorbehalten. Alle Angaben ohne Gewähr.
Original SINO · Produktunterlagen
Downloads für SINO SDS6-3VF
Datenblatt zur Positionsanzeige mit technischen Angaben, Funktionen und Anschlüssen.
Technische Änderungen vorbehalten. Alle Angaben ohne Gewähr.
Original SINO · Produktunterlagen

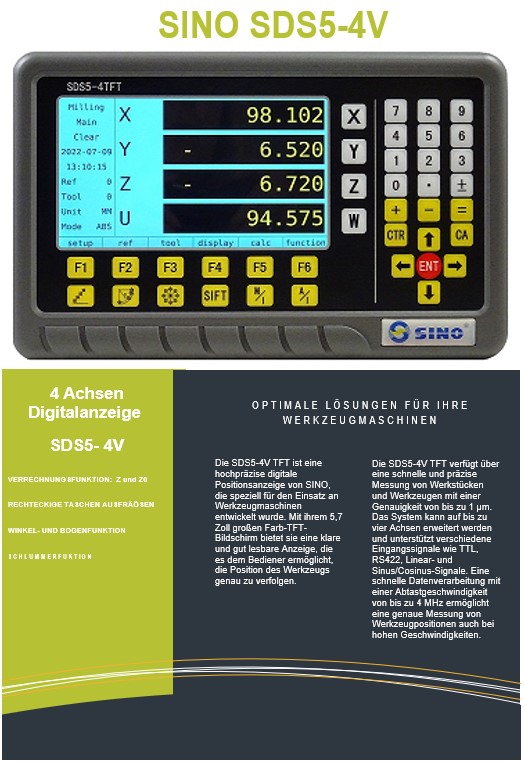

Downloads für SINO SDS5-4V
