Original SINO SDS3 – 1 Achse + 2 Abschaltpunkte
303,45 €
inkl. 19 % MwSt. zzgl. Versandkosten
Digitale Positionsmessung mit zwei definierten Schaltpunkten. SDS3-1EA und SDS3-1EB unterscheiden sich in der Schaltlogik.
Schaltpunkte: 2
EA: ein oder zwei Schaltsignale, Bearbeitungstiefe und Messrichtung
EB: unabhängig definierbare Schaltpunkte
Messfunktionen: ABS/INC, mm/Zoll, Radius/Durchmesser und lineare Fehlerkompensation
Ausführung vor der Bestellung prüfen
Das Angebot wird als SDS3-1EA+EB geführt. Die benötigte Schaltlogik und die elektrische Einbindung müssen zur Maschine passen.
Technische Änderungen vorbehalten. Alle Angaben ohne Gewähr.
ORIGINAL SINO – Qualität, auf die Sie sich verlassen können.
Speziell für den anspruchsvollen deutschen und europäischen Markt produziert – mit hochwertigen Mikrochips und elektronischen Komponenten. Jeder bei uns erhältliche Original SINO Glasmaßstab wird mit seinem individuellen Messprotokoll geliefert. Service, Reparatur und Ersatzteilversorgung in Deutschland – auch nach dem Kauf.
- Beschreibung
- Downloads
- Zusätzliche Informationen
Beschreibung

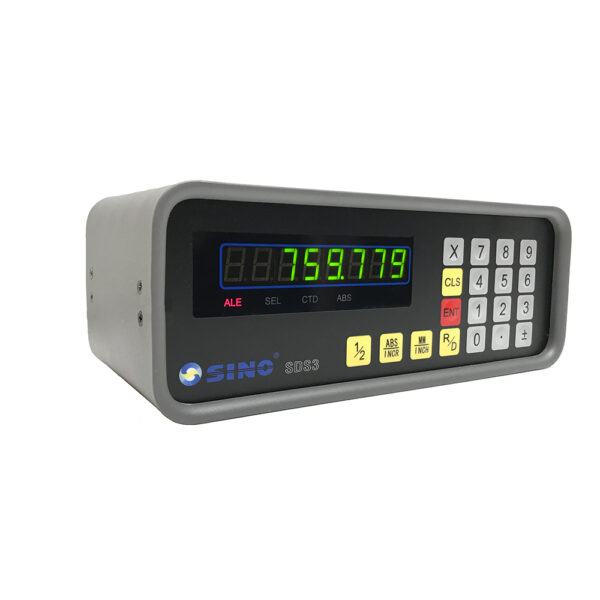

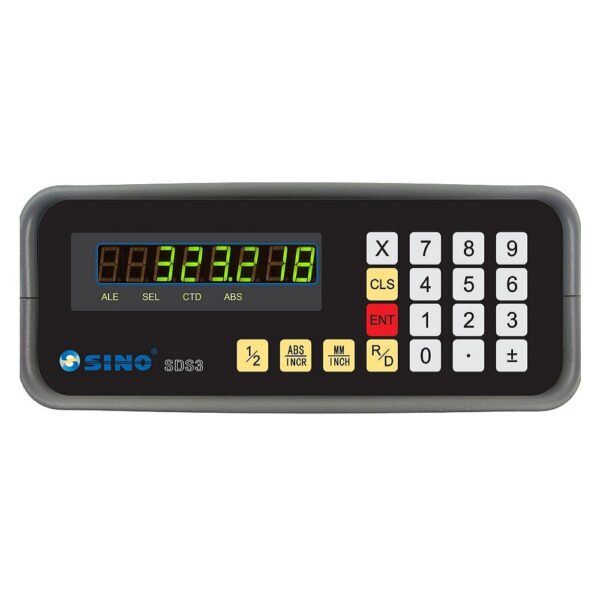

SINO SDS3-1EA/1EB Digitalanzeige mit zwei Abschaltpunkten
Eine Maschinenachse digital erfassen und zwei Positionswerte als Schaltpunkte verwenden. Die Ausführungen EA und EB unterscheiden sich in ihrer Schaltlogik.
EA und EB: der entscheidende Unterschied
EA und EB bezeichnen unterschiedliche Ausführungen der SDS3-Modellreihe. Sie sind keine Namen für den ersten und zweiten Schaltpunkt.
Bei der EA-Ausführung lassen sich ein oder zwei Schaltsignale einstellen. Dazu werden die Bearbeitungstiefe der X-Achse und die Messrichtung vorgegeben. Wird die eingestellte Tiefe erreicht, gibt das Relais ein Schaltsignal an ein externes Gerät aus. Die externe Steuerung setzt die gewünschte Maschinenreaktion um. Der beschriebene EA-Ablauf verknüpft Bearbeitungstiefe und Rücklaufhöhe: Nach Erreichen der Tiefe wird die Rückfahrt ausgelöst; beim Erreichen der Rücklaufhöhe endet der Ablauf. Dies setzt eine passend angeschlossene externe Maschinensteuerung voraus.
Zwei unabhängig definierbare Schaltpunkte zur getrennten Auswertung von Positionswerten. Die erforderliche Maschinenreaktion wird durch die externe Steuerung festgelegt.
Dieses Shopangebot trägt die Bezeichnung SDS3-1EA+EB. Welche Schaltlogik die gelieferte Ausführung bereitstellt, muss zum vorgesehenen Maschinenablauf passen. Die gemeinsame Angebotsbezeichnung allein bestätigt nicht, dass beide Ausführungen enthalten oder frei umschaltbar sind.
Wegmessung und externe Schaltsignale
Ein kompatibles Messsystem übermittelt die Position einer Maschinenachse an die Anzeige.
Die Schaltpunkte werden passend zur benötigten Ausführung und zum vorgesehenen Ablauf definiert.
Die externe Steuerung bestimmt, ob und wie die Maschine auf ein Signal reagiert. Die Einbindung muss fachgerecht erfolgen.
Ausgangsbelegung, Signalverhalten, Belastbarkeit und Maschinenreaktion sind vor dem Anschluss zu prüfen. Die Positionsanzeige ersetzt keine geprüfte Steuerungs- und Sicherheitslogik. Anschluss und Inbetriebnahme erfolgen durch fachkundiges Personal.
Messfunktionen der SDS3-Modellreihe
Absolute Bezugswerte und relative Verfahrwege für die jeweilige Bearbeitungsaufgabe verwenden.
Positionswerte metrisch oder in Zoll darstellen.
Einen gemessenen Abstand halbieren und die Mitte bestimmen.
Radiale Bewegungen bei Bedarf als Durchmesseränderung anzeigen.
Eine gleichmäßige systematische Messabweichung nach fachgerechter Vermessung rechnerisch korrigieren.
Den zuletzt angezeigten Positionswert speichern; die digitale Filterfunktion kann eine unruhige letzte Anzeigestelle stabilisieren.
Der Positionsspeicher ersetzt keine Wegerfassung bei ausgeschalteter Anzeige. Wird die Achse ohne Strom bewegt, muss der Bezug vor der weiteren Bearbeitung überprüft werden.
Technische Übersicht
Signalart, Versorgung, Auflösung und vollständige Pinbelegung des Messsystems müssen zur Anzeige passen. Für Netzanschluss und Ausgangsbelegung ist die konkret gelieferte Geräteausführung maßgeblich.
Ein oder zwei Schaltpunkte?
Eine Messachse ohne externen Schaltausgang. SDS3-1V ansehen
Eine Messachse mit einem frei definierbaren Schaltpunkt. SDS3-1E ansehen
Zwei Positionswerte mit ausführungsspezifischer Schaltlogik. Dieses Shopangebot.
Für Min-/Max-Grenzwerte mit optischer und akustischer Meldung ist die SDS3-1C vorgesehen.
Passenden Glasmaßstab auswählen
Die beiden Schaltpunkte beziehen sich auf eine gemessene Achse. Für diese Achse wird ein kompatibles Messsystem benötigt. Messlänge, Einbauraum, Auflösung und Schnittstelle bestimmen die Auswahl.
Für begrenzten Einbauraum: KA200 mit 30–360 mm Messlänge, KA500 mit 70–570 mm. Beide nur mit Schutzabdeckung einsetzen.
KA300 mit 70–1.020 mm für normale Einbauverhältnisse; KA600 mit 1.100–3.000 mm für lange Achsen.
Lieferumfang und Bestellweg
Geliefert wird die Anzeige mit dem für dieses Angebot ausgewiesenen Zubehör. Ein Glasmaßstab ist nur enthalten, wenn er ausdrücklich Bestandteil des gewählten Angebots ist.
Der Kaufberater empfiehlt bei einer Achse derzeit die Standardanzeige SDS3-1V. Nutzen Sie ihn zur Messsystem-Auswahl; bestellen Sie das Sondermodell mit zwei Schaltpunkten über dieses Produktangebot und prüfen Sie zuvor die benötigte EA- oder EB-Schaltlogik.
Messsystem passend zur Maschinenachse auswählen
Tatsächlichen Verfahrweg und Einbauraum prüfen. Der SINO Kaufberater unterstützt die Auswahl eines passenden Glasmaßstabs.
Häufige Fragen zu SDS3-1EA und SDS3-1EB
Ausführung, Schaltlogik und Kompatibilität im Überblick.
Sind EA und EB die Namen der beiden Schaltpunkte?
Nein. EA und EB bezeichnen unterschiedliche Ausführungen. Beide verfügen über zwei Schaltpunkte, unterscheiden sich jedoch in ihrer Schaltlogik.
Was unterscheidet SDS3-1EA und SDS3-1EB?
Bei EA können ein oder zwei Schaltsignale eingestellt werden. Bearbeitungstiefe und Messrichtung der X-Achse werden vorgegeben; bei Erreichen der Tiefe gibt das Relais ein Signal an ein externes Gerät aus. Bei EB sind die beiden Schaltpunkte unabhängig definierbar. Die passende Ausführung richtet sich nach dem Maschinenablauf und der externen Steuerung.
Enthält das Angebot beide Anzeigen?
Die Shopbezeichnung SDS3-1EA+EB allein bestätigt keinen Lieferumfang mit zwei Geräten. Maßgeblich sind das konkrete Angebot und die gelieferte Ausführung; die benötigte Schaltlogik muss vor der Bestellung geklärt sein.
Werden zwei Messsysteme benötigt?
Nein. Die zwei Schaltpunkte beziehen sich auf eine Messachse. Für diese Achse wird ein passendes Messsystem benötigt.
Steuert die Anzeige eine Maschine selbstständig?
Die Anzeige verarbeitet den gemessenen Weg und stellt positionsabhängige Schaltsignale bereit. Die externe Steuerung bestimmt die Maschinenreaktion und muss fachgerecht geplant und geprüft werden.
Können die Ausgänge direkt einen Motor schalten?
Das darf ohne Prüfung der konkreten Ausgangsbelegung und Belastbarkeit nicht vorausgesetzt werden. Die notwendige elektrische Anbindung muss fachkundig festgelegt werden.
Welche Messsysteme passen?
Kompatible SINO Glasmaßstäbe beziehungsweise geeignete Messsysteme mit passender EIA-422A-Schnittstelle. Signalart, Versorgung, Auflösung und vollständige Pinbelegung müssen übereinstimmen.
Ist ein Glasmaßstab im Preis enthalten?
Nur wenn er im konkreten Angebot ausdrücklich aufgeführt ist. Anzeige und Messsystem sind ansonsten getrennte Bestellpositionen.
