SDS6-2V Drehgeber anschließen – Winkelanzeige mit Encoder an der SINO Positionsanzeige

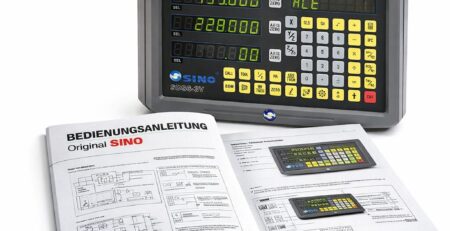

Die digitale Positionsanzeige SDS6-2V bietet neben der klassischen Linearmessung mit Glasmaßstäben eine praxisnahe Erweiterung:
den direkten Anschluss eines Drehgebers zur exakten Winkelanzeige.
Damit lassen sich Teilapparate, Rundtische oder rotierende Vorrichtungen komfortabel digital überwachen – unabhängig davon, ob eine mechanische Übersetzung vorhanden ist oder nicht.
SDS6-2V Drehgeber anschließen– Typische Anwendungsbereiche
Die neue Drehgeber-Funktion der SDS6-2V ermöglicht:
- Winkelanzeige an Teilapparaten
- Winkelanzeige an Rundtischen
- Integration mit oder ohne mechanische Übersetzung
- Flexible Nutzung unterschiedlicher Impulszahlen
Die Impulszahl des eingesetzten Drehgebers ist nahezu frei konfigurierbar.
Die SDS6-2V berechnet daraus automatisch die Winkelauflösung.
Technische Voraussetzungen für den Drehgeberbetrieb
Für einen präzisen und störungsfreien Betrieb müssen folgende Bedingungen erfüllt sein:
- Der Drehgeber muss invertierte EIA-422A (RS-422) Signale liefern
- Der passende Stecker mit korrekter PIN-Belegung muss verwendet werden
- Differenzielle Signalübertragung ist zwingend erforderlich
Die differenzielle Signaltechnik gewährleistet eine hohe Störsicherheit – auch in industriellen Umgebungen mit:
- Elektromotoren
- Frequenzumrichtern
- Schaltnetzteilen
- EMV-Belastung
Die SDS6-2V ist auf diese industrielle Signalverarbeitung ausgelegt.
Darstellung des Winkels auf der SDS6-2V
Die Winkelanzeige erfolgt mit:
- 3 Stellen vor dem Komma
- 4 Stellen nach dem Komma
Beispiel:
123,4567°
Der Wertebereich reicht von:
0,0000° bis 359,9999°
Danach springt die Anzeige wieder auf 0°.
Ob alle Nachkommastellen effektiv genutzt werden, hängt direkt von der Impulszahl des eingesetzten Drehgebers ab.
Die Zählrichtung (auf- oder abwärts) wird – wie bei Glasmaßstäben – im Grundmenü eingestellt.
Schritt-für-Schritt Anleitung: Drehgeber an der SDS6-2V einstellen
1️⃣ Grundmenü öffnen
- Gerät einschalten
- Sofort die Punkt-Taste drücken
2️⃣ Zum Parameter RAS_X navigieren
- Mit der Pfeil-nach-unten-Taste navigieren
- Bis „RAS_X“ erscheint
RAS_X steht für „Raster X“ – also die Maßstabeinstellung der X-Achse.
3️⃣ Auf Drehgeberbetrieb umstellen
- Taste „1“ drücken
- Anzeige wechselt von RAS_X auf ENC_X
(ENC = Encoderbetrieb)
4️⃣ Impulszahl eingeben
- ENT drücken
- Impulszahl des Drehgebers eingeben
Maximal einstellbar: 180.000 Impulse
Technischer Hinweis zur Flankenauswertung
Die SDS6-2V arbeitet mit vierfacher Flankenauswertung.
Beispiel:
Ein Drehgeber mit 180.000 Impulsen erzeugt:
360° : 720.000 = 0,0005° Winkelauflösung
Das entspricht einer extrem feinen Winkelauflösung im industriellen Einsatz.
5️⃣ Eingabe bestätigen
- Erneut ENT drücken
- Mit der Punkt-Taste das Menü verlassen
Einstellung der Y-Achse
Für die Y-Achse ist der Ablauf identisch:
- Im Menü eine Position weiter navigieren
- ENC_Y konfigurieren
- Impulszahl eingeben
- Bestätigen
Umschaltung auf Grad / Minute / Sekunde (GMS)
Während des Betriebs kann die Anzeige umgeschaltet werden:
- „+“-Taste drücken
Die Anzeige wechselt von Dezimalgrad auf:
Grad / Minute / Sekunde
Diese Funktion ist besonders hilfreich im:
- Werkzeugbau
- Vorrichtungsbau
- Feinmechanischen Anwendungen
Vorteile der SDS6-2V mit Drehgeber
- Flexible Impulsanpassung bis 180.000
- Vierfach-Flankenauswertung
- Extrem hohe Winkelauflösung
- Umschaltbar zwischen Dezimalgrad und GMS
- Klare Menüstruktur
- Industrietaugliche EIA-422A Signaltechnik
- Keine zusätzliche Elektronik erforderlich
Fazit: SDS6-2V Drehgeber Funktion für präzise Winkelmessung
Mit der Drehgeber-Funktion wird die SDS6-2V zu einer vielseitigen Lösung für kombinierte Linear- und Winkelmessung.
Ob Rundtisch, Teilapparat oder Sondervorrichtung – die Integration erfolgt direkt über das interne Menü, ohne zusätzliche Auswerteeinheiten.
Die Kombination aus differenzieller Signalverarbeitung, hoher Impulsverarbeitungskapazität und klar strukturierter Bedienung macht die SDS6-2V zu einer praxisgerechten Lösung für Werkstatt und Industrie.
