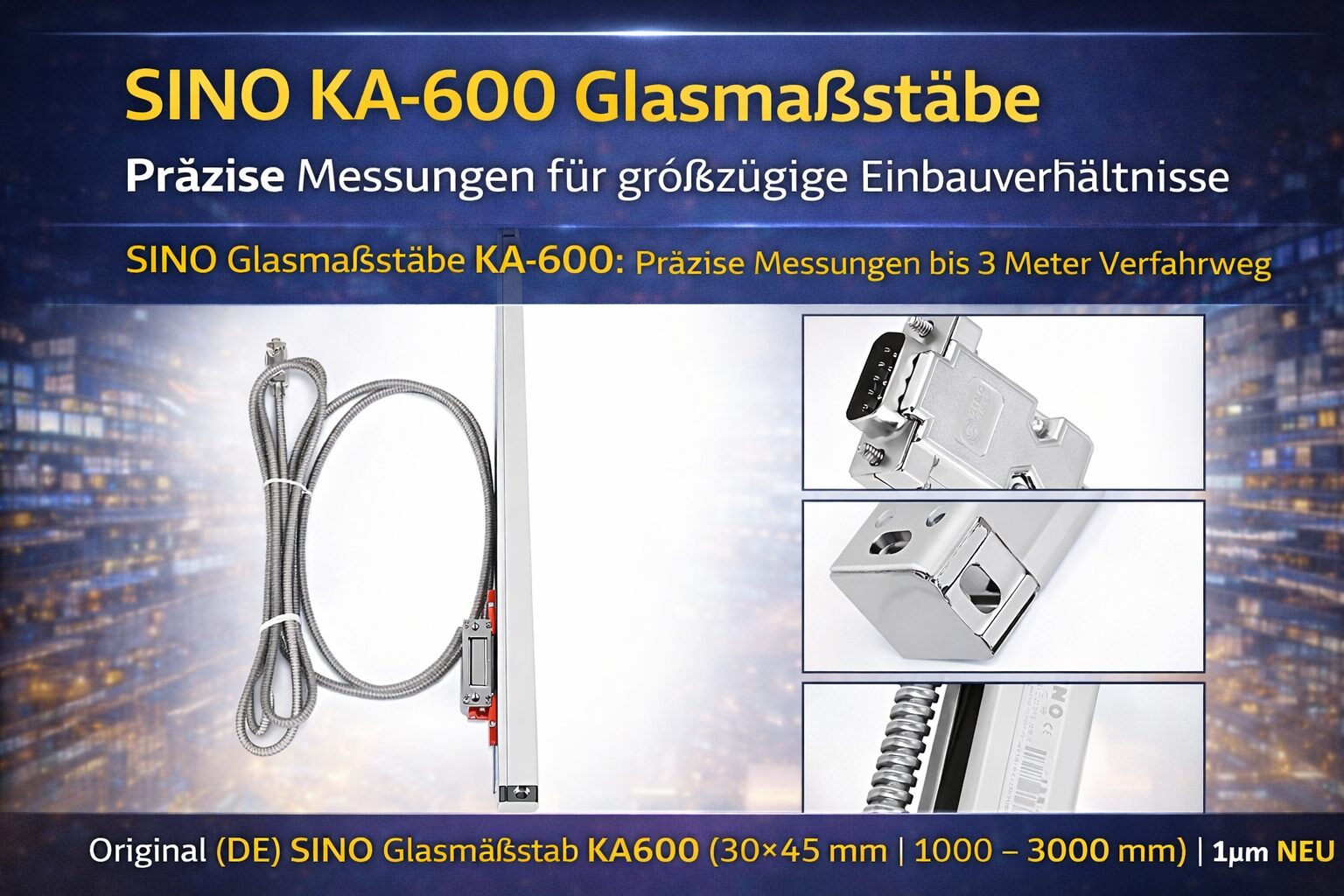

Der Original (DE) SINO Glasmaßstab KA600 (30 × 45 mm | 1000–3000 mm | 1 µm) ist die leistungsstarke Lösung für große Werkzeugmaschinen mit langen Verfahrwegen.

Mit einem Messbereich von 1000 mm bis 3000 mm (3 Meter) eignet sich der SINO KA-600 Glasmaßstab ideal für großzügige Einbauverhältnisse an:

• Fräsmaschinen
• Drehmaschinen
• Bohrwerken
• Erodiermaschinen
• Sondermaschinen

Der KA-600 ist das größte System der SINO Standard-Baureihe und steht für industrielle Präzision auf höchstem Niveau.

---

SINO KA-600 – Der Großmaßstab für industrielle Anwendungen

Mit einer Profilgröße von 30 × 45 mm und einer Einbauhöhe von 71 mm (inkl. Lesekopf) ist der SINO Glasmaßstab KA-600 für robuste Maschinenkonzepte ausgelegt.

Vorteile im Überblick:

✔ Messlängen von 1000 mm bis 3000 mm
✔ Auflösung: 0,001 mm (1 µm)
✔ Genauigkeit: ± 0,005 mm bei 20 °C
✔ Schutzart IP55
✔ EIA-422A Line Driver Signal
✔ 5-fach Kugellagerung im Lesekopf
✔ Laserkalibrierung
✔ Robustes Aluminium-Hohlprofil

Der SINO KA600 Glasmaßstab kombiniert hohe Stabilität mit präziser Wegmessung für anspruchsvolle Industrieanwendungen.

---

Technische Daten SINO Glasmaßstab KA-600

Profilgröße: 30 × 45 mm
Einbauhöhe: 71 mm
Messbereich: 1000–3000 mm
Montagelänge: Messlänge +150 mm
Stablänge: Messlänge +170 mm
Auflösung: 0,001 mm
Teilung: 0,02 mm (50 Linien/mm)
Genauigkeit: ± 0,005 mm (20 °C)
Max. Geschwindigkeit: 120 m/min
Arbeitsspannung: 5 V ±5 %
Stromaufnahme: 80 mA
Arbeitstemperatur: 0–45 °C
Schutzart: IP55
Steckertyp: SUB-D
Signalstandard: EIA-422A Line Driver

---

Vorteile des EIA-422A Signalstandards gegenüber TTL

Der SINO KA-600 Glasmaßstab arbeitet mit dem modernen EIA-422A Line Driver Signal, das gegenüber dem veralteten TTL-Standard entscheidende Vorteile bietet:

✔ Höhere Störsicherheit
✔ Größere Übertragungsreichweite
✔ Weniger Signalverlust
✔ Höhere Datenrate
✔ Stabilere Messergebnisse

Gerade bei großen Maschinen mit langen Leitungswegen ist EIA-422A deutlich überlegen.

---

Robuste Konstruktion für raue Werkstattbedingungen

Der SINO KA600 Glasmaßstab wurde für industrielle Umgebungen entwickelt:

• Schlagfestes Aluminium-Hohlprofil
• Geschlossenes Messsystem
• Spezielle Dichtungslippen gegen Späne und Kühlschmierstoffe
• Schutzart IP55 (staub- und strahlwassergeschützt)
• Unempfindlich gegen Vibrationen und elektromagnetische Felder

Die 5-fach Kugellagerung des Lesekopf-Schlittens sorgt für stabilen Lauf und lange Lebensdauer.

---

Kompatibilität & Anschlussmöglichkeiten

Der SINO Glasmaßstab KA-600 ist kompatibel mit:

• SINO SDS Digitalanzeigen
• Fremdfabrikaten mit +5V/TTL Signal
• Adaptern zu Newall
• Fagor
• Acu Rite

Damit ist der KA600 flexibel in bestehende Systeme integrierbar.

---

Lieferumfang SINO KA-600

Jeder Original SINO Glasmaßstab KA600 wird montagebereit geliefert mit:

• 3 Meter Anschlusskabel
• Montageleiste
• Halbcover-Schutzabdeckung
• Montagematerial
• Schrauben
• Winkeln
• Kabelbindern
• Prüfprotokoll mit individueller Messabweichung

Jeder Maßstab erhält ein eigenes Prüfprotokoll, wodurch die Abweichungen exakt dokumentiert und über die Anzeige kompensiert werden können.

---

Wichtiger Hinweis zu Original SINO Produkten

⚠️ Achtung: Im Internet werden SINO Produkte aus nicht-europäischen Quellen angeboten, die keine gültige CE-Freigabe besitzen.

Diese Grauimporte:

• Sind häufig nicht CE-konform
• Entsprechen nicht den EU-Richtlinien
• Erhalten keinen Herstellersupport

Original SINO Deutschland Produkte erhalten Sie ausschließlich über autorisierte Händler.

---

Fazit: SINO Glasmaßstab KA-600 – Präzision bis 3 Meter

Der SINO KA-600 Glasmaßstab ist die optimale Wahl für:

• Große Werkzeugmaschinen
• Lange Verfahrwege
• Industrielle Dauerbelastung
• Höchste Präzision

Mit 1 µm Auflösung, EIA-422A Signalübertragung und robuster Bauweise ist der KA600 eine zuverlässige Lösung für präzise Wegmessung im Maschinenbau.
