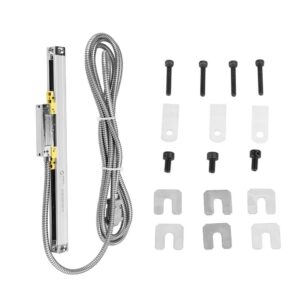

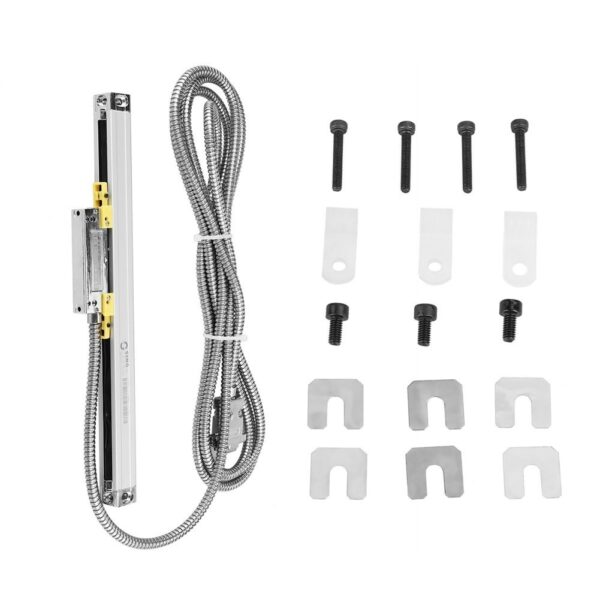

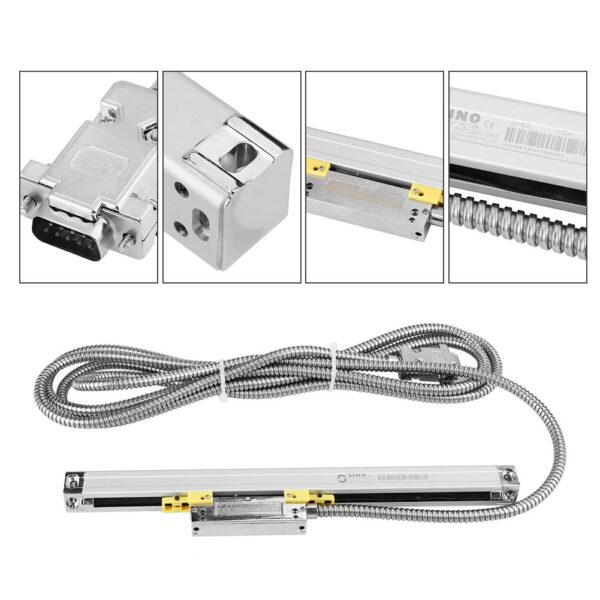

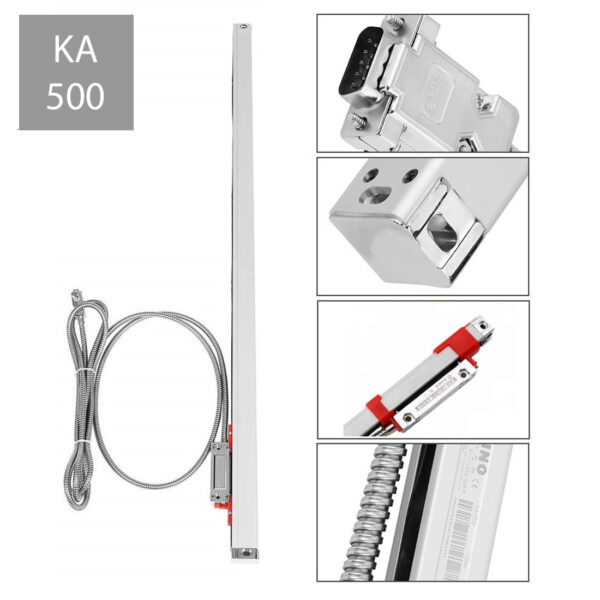

Original (DE) SINO Maßstab KA500

Wenn ein schlanker Glasmaßstab für einen tatsächlichen Messweg bis 570 mm benötigt wird und für das größere KA300-Profil nicht ausreichend Platz vorhanden ist.

70, 120, 170, 220, 270, 320, 370, 420, 470, 520 und 570 mm. Eine KA500-Ausführung mit 500 mm Messlänge gehört nicht zur abgestimmten Variantenliste.

Den vollständigen tatsächlichen Achsverfahrweg messen und mindestens die nächstgrößere verfügbare Messlänge wählen. Die gewählte Messlänge darf niemals kleiner als der Verfahrweg sein.

Montagebohrungsabstand = Messlänge + 102 mm. Stab-/Gesamtlänge = Messlänge + 112 mm. Zusätzlich sind Fullcover, Lesekopf und Kabelbewegung zu berücksichtigen.

Die angebotene Standardausführung arbeitet mit 1 µm beziehungsweise 0,001 mm Auflösung. An der Digitalanzeige muss dieselbe Auflösung eingestellt sein.

Die Auflösung ist nicht mit der tatsächlichen Genauigkeit gleichzusetzen. Das individuelle Messprotokoll dokumentiert die Messabweichung des gelieferten Maßstabs. Eine pauschale Genauigkeitsangabe für nicht verifizierte Längen wird deshalb hier nicht verwendet.

Ja, wenn Messlänge, Einbaumaße, Signal, Versorgung, Auflösung, Stecker und vollständige Pinbelegung übereinstimmen. Der Stecker allein genügt nicht als Nachweis.

Der KA500 wird als Teil eines Komplettsystems mit passender Digitalanzeige oder als technisch passender Ersatz für einen defekten Maßstab geliefert.

Ja. Das Fullcover ist Bestandteil der vorgesehenen geschützten Montage. Sein Platzbedarf und die freie Bewegung von Lesekopf und Kabel müssen vor dem Bohren geprüft werden.
